汽車橡膠冷卻水管質檢 壓縮體積電阻測試儀 依據 VES M70-02 標準
發布時間： 2026-05-23 09:51:01 點擊： 394
汽車橡膠冷卻水管質檢 壓縮體積電阻測試儀 依據 VES M70-02 標準
一、橡膠冷卻水管電阻檢測在汽車質檢中的意義

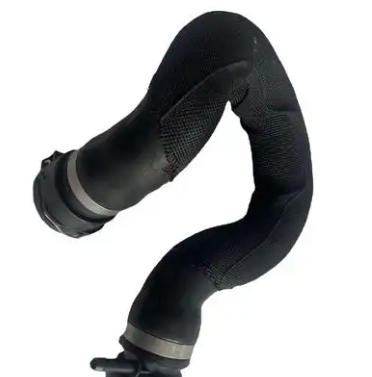

汽車橡膠冷卻水管是燃油車與新能源車型冷卻回路中的部件，在安裝與運行過程中會處于壓縮狀態，材料體積電阻會出現對應變化。按照 VES M70-02 標準對水管開展壓縮狀態下的體積電阻測試，可判斷材料絕緣表現與結構穩定性，為產品出廠核驗、來料管控、工藝匹配提供數據支撐。
二、VES M70-02 標準對壓縮體積電阻的要求
瑞柯微 FT-304C 水管壓縮體積電阻測試儀圍繞 VES M70-02 標準開發，用于測量水管在壓縮過程中的體積電阻變化。設備支持高電阻與微電流測量，配備中文與英文操作界面，搭配壓縮測量裝置與電極組件，可實現樣品厚度數顯讀取，貼合汽車橡膠管路的檢測場景。
儀器主機可覆蓋 10^4～10^16Ω 的電阻測量區間，電阻率測量范圍與電阻區間保持一致，測試電壓可達 1000V，能夠滿足橡膠等高阻材料的測量條件。設備準確度設置分檔把控，在不同電阻區間按照對應誤差范圍輸出數據，數據穩定性可以滿足實驗室日常使用需求。
四、測試裝置結構與樣品安裝方式
FT-304C 配備手動壓縮測量裝置，搭配數顯千分表，量程為 0-25mm，可直觀讀取樣品壓縮厚度，便于按照標準要求設定壓縮量。測量電極采用圓盤狀不銹鋼材質，外徑約Ф30mm，厚度接近 2mm，配合對應尺寸的絕緣板使用，可減少外界因素對測量結果的影響，讓樣品在均勻壓縮狀態下完成電阻采集。
樣品安裝時，將橡膠冷卻水管試樣放置在電極與絕緣板之間，通過手動結構調整壓縮量，千分表實時顯示當前厚度，待狀態穩定后開展測試。整套裝置安裝簡便，定位清晰，便于操作人員重復開展多組平行試驗，維持?jǐn)?shù)據的可比性。
五、測試流程與數據采集方式
測試前將儀器接通 AC 220V/50Hz 電源，開機后進入穩定狀態，根據樣品類型與標準要求設置測試電壓。將處理好的橡膠水管試樣裝入壓縮治具，調整至目標壓縮量并記錄厚度數值，在主機界面選擇對應測量模式，輸入樣品尺寸參數，即可啟動測量。
儀器通過液晶屏幕實時顯示電阻率、電流、電壓、樣品尺寸等信息，數據讀取直觀，操作步驟簡潔。設備配備 USB 與 232 通訊接口，可連接 PC 軟件，對測試數據進行記錄、存儲與導出，便于生成試驗記錄，滿足質檢追溯需求。
測量過程按照 VES M70-02 規定的步驟完成，同一批次樣品開展多次平行測試，取均值作為結果，用于判定樣品是否符合指標要求。整套流程無需復雜調試，操作人員經過簡單熟悉即可完成檢測任務。
六、PC 軟件與數據管理（選購）
用戶可選購 PC 分析軟件，配合 FT-304C 主機使用，實現數據整理、保存、查看與打印輸出。軟件可記錄測試時間、樣品信息、測試條件、電阻與電阻率結果，形成標準化文檔，便于車間質檢、實驗室研發、供應商核驗等環節使用。數據格式可適配常規辦公軟件，滿足企業內部數據流轉需求。
七、儀器校準與選配配件
為維持儀器測量狀態，用戶可選購 1MΩ、10MΩ、1GΩ、100GΩ、1TΩ 等規格的標準電阻，定期對設備進行校準核對，使測量誤差保持在允許區間內。標準配件包含電極、絕緣板、壓縮裝置、通訊線等，可滿足日常連續測試，易損部件可單獨選配，便于長期使用。
八、適用范圍與行業應用
FT-304C 水管壓縮體積電阻測試儀適用于燃油車與新能源汽車橡膠冷卻水管的質檢場景，覆蓋生產企業出廠核驗、零部件供應商來料檢測、車企品質管控、第三方檢測機構試驗等需求。設備按照 VES M70-02 標準執行測試，數據可用于產品判定與工藝調整，幫助企業減少因材料絕緣變化帶來的隱患。
一、橡膠冷卻水管電阻檢測在汽車質檢中的意義
汽車橡膠冷卻水管是燃油車與新能源車型冷卻回路中的部件，在安裝與運行過程中會處于壓縮狀態，材料體積電阻會出現對應變化。按照 VES M70-02 標準對水管開展壓縮狀態下的體積電阻測試，可判斷材料絕緣表現與結構穩定性，為產品出廠核驗、來料管控、工藝匹配提供數據支撐。
二、VES M70-02 標準對壓縮體積電阻的要求
VES M70-02 橡膠冷卻水管技術標準的 8.24.2 章節，對橡膠冷卻水管在壓縮條件下的體積電阻變化做出測試規定。檢測需要在固定壓縮量與壓縮狀態下，測量試樣的電阻與電阻率變化，判定材料在受力工況下的絕緣穩定性，以此判斷水管是否滿足裝車使用條件。
瑞柯微 FT-304C 水管壓縮體積電阻測試儀圍繞 VES M70-02 標準開發，用于測量水管在壓縮過程中的體積電阻變化。設備支持高電阻與微電流測量，配備中文與英文操作界面，搭配壓縮測量裝置與電極組件，可實現樣品厚度數顯讀取，貼合汽車橡膠管路的檢測場景。
儀器主機可覆蓋 10^4～10^16Ω 的電阻測量區間，電阻率測量范圍與電阻區間保持一致，測試電壓可達 1000V，能夠滿足橡膠等高阻材料的測量條件。設備準確度設置分檔把控，在不同電阻區間按照對應誤差范圍輸出數據，數據穩定性可以滿足實驗室日常使用需求。
四、測試裝置結構與樣品安裝方式
FT-304C 配備手動壓縮測量裝置，搭配數顯千分表，量程為 0-25mm，可直觀讀取樣品壓縮厚度，便于按照標準要求設定壓縮量。測量電極采用圓盤狀不銹鋼材質，外徑約Ф30mm，厚度接近 2mm，配合對應尺寸的絕緣板使用，可減少外界因素對測量結果的影響，讓樣品在均勻壓縮狀態下完成電阻采集。
樣品安裝時，將橡膠冷卻水管試樣放置在電極與絕緣板之間，通過手動結構調整壓縮量，千分表實時顯示當前厚度，待狀態穩定后開展測試。整套裝置安裝簡便，定位清晰，便于操作人員重復開展多組平行試驗，維持?jǐn)?shù)據的可比性。
五、測試流程與數據采集方式
測試前將儀器接通 AC 220V/50Hz 電源，開機后進入穩定狀態，根據樣品類型與標準要求設置測試電壓。將處理好的橡膠水管試樣裝入壓縮治具，調整至目標壓縮量并記錄厚度數值，在主機界面選擇對應測量模式，輸入樣品尺寸參數，即可啟動測量。
儀器通過液晶屏幕實時顯示電阻率、電流、電壓、樣品尺寸等信息，數據讀取直觀，操作步驟簡潔。設備配備 USB 與 232 通訊接口，可連接 PC 軟件，對測試數據進行記錄、存儲與導出，便于生成試驗記錄，滿足質檢追溯需求。
測量過程按照 VES M70-02 規定的步驟完成，同一批次樣品開展多次平行測試，取均值作為結果，用于判定樣品是否符合指標要求。整套流程無需復雜調試，操作人員經過簡單熟悉即可完成檢測任務。
六、PC 軟件與數據管理（選購）
用戶可選購 PC 分析軟件，配合 FT-304C 主機使用，實現數據整理、保存、查看與打印輸出。軟件可記錄測試時間、樣品信息、測試條件、電阻與電阻率結果，形成標準化文檔，便于車間質檢、實驗室研發、供應商核驗等環節使用。數據格式可適配常規辦公軟件，滿足企業內部數據流轉需求。
七、儀器校準與選配配件
為維持儀器測量狀態，用戶可選購 1MΩ、10MΩ、1GΩ、100GΩ、1TΩ 等規格的標準電阻，定期對設備進行校準核對，使測量誤差保持在允許區間內。標準配件包含電極、絕緣板、壓縮裝置、通訊線等，可滿足日常連續測試，易損部件可單獨選配，便于長期使用。
八、適用范圍與行業應用
FT-304C 水管壓縮體積電阻測試儀適用于燃油車與新能源汽車橡膠冷卻水管的質檢場景，覆蓋生產企業出廠核驗、零部件供應商來料檢測、車企品質管控、第三方檢測機構試驗等需求。設備按照 VES M70-02 標準執行測試，數據可用于產品判定與工藝調整，幫助企業減少因材料絕緣變化帶來的隱患。
