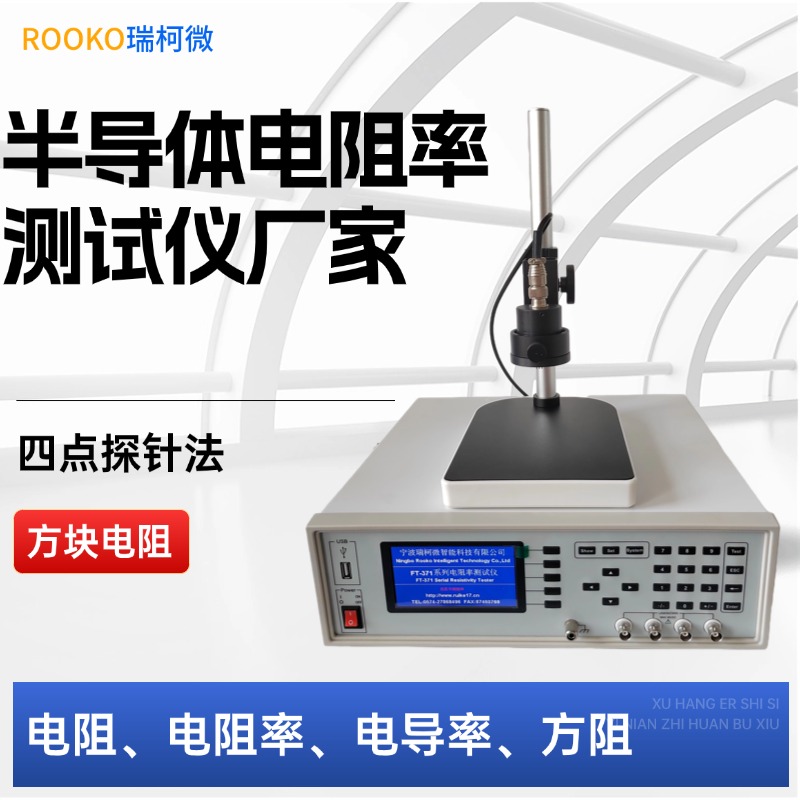

FT-341四探針方阻電阻率測試儀
發布時間： 2026-04-22 14:00:18 點擊： 134
（一）產品介紹
FT-341四探針方阻電阻率測試儀是一款專為半導體材料質量檢測與分析設計的儀器，依托四探針測試法與范德堡測量原理，可測量材料的方塊電阻與電阻率，應用于生產企業、高等院校、科研部門的半導體材料檢測工作。該儀器整合自動測量、系數補償、溫度補償?shù)榷囗?xiàng)實用功能，配備液晶顯示與中英文切換模式，支持PC軟件數據分析，操作便捷且測量，完全參照ASTM F84、GB/T1551等多項四探針測量標準設計制造，為半導體材料的質量把控提供可靠的檢測支撐，是半導測領域的設備之一。
（二）產品特點
- 測量：采用四探針測試法與范德堡測量原理，電阻精度≤0.3%，測量誤差≤4%（標準樣片結果），可輸出方塊電阻與電阻率數據，保障檢測結果的可靠性，適配半導體材料的高精度檢測需求。
- 操作便捷：支持中英文版本切換，配備液晶顯示屏，可清晰顯示電阻、電阻率、溫度等多項關鍵參數，無需復雜操作，實現自動測量、自動系數補償，降低人工操作難度，檢測效率。
- 功能：具備自動正/負電流輸出、自動正/負電壓測量功能，支持溫度補償、自動轉換量程、恒流輸出，可滿足不同半導體材料的多樣化檢測需求，適配多種測試場景。
- 適配性強：探針間距可1mm、2mm、3mm三種規格，探針材質可選擇碳化鎢針或鍍金磷銅半球形針，同時支持多種選購配件，可根據實際檢測需求靈活配置，適配不同類型半導體樣品測試。
- 標準合規：嚴格參照ASTM F84、GB/T1551、GB/T1552等多項四探針測量標準設計，符合行業檢測規范，可用于正規的質量檢驗與科研分析工作，確保檢測結果具備性。
- 數據可追溯：配備通訊接口，支持PC軟件數據分析（選購），可對檢測數據進行整理、分析與保存，便于后續數據追溯與報告生成，適配科研與生產中的數據管理需求。
（三）工作原理
FT-341四探針方阻電阻率測試儀采用四探針測試法與范德堡測量原理，通過四根探針按照固定間距與半導體樣品表面接觸，向外側兩根探針施加恒定電流，利用內側兩根探針測量樣品表面的電壓降，再結合樣品厚度、探針間距等參數，通過計算公式換算出樣品的方塊電阻與電阻率。儀器內置恒流源，可穩定輸出不同檔位的測試電流（0.1μA至100mA），同時具備自動正負電流輸出與正負電壓測量功能，有效規避接觸電阻對測量結果的影響，測量精度。此外，儀器的溫度補償功能可根據環境溫度變化自動調整參數，減少溫度因素對檢測數據的干擾，確保在不同環境下都能獲得穩定、準確的測量結果，適配實驗室與生產車間等不同場景的檢測需求。
（四）技術參數
|
項目
|
具體參數
|
|---|---|
|
規格型號
|
FT-341
|
|
方塊電阻范圍
|
10??～2×10?Ω/□
|
|
電阻率范圍
|
10??～2×10?Ω·cm
|
|
測試電流范圍
|
0.1μA、1μA、10μA、100μA、1mA、10mA、100mA
|
|
電阻精度
|
≤0.3%
|
|
測試方法
|
雙電組合
|
|
顯示讀數
|
液晶顯示：電阻、電阻率、方阻、溫度、單位換算、溫度系數、電流、電壓、探針形狀、探針間距、厚度、電導率
|
|
測量誤差
|
≤4%（標準樣片結果）
|
|
工作電源
|
輸入: AC 220V±10%，50Hz；功耗：<30W
|
|
探針間距選配
|
1mm、2mm、3mm三種規格
|
|
探針材質選配
|
碳化鎢針、鍍金磷銅半球形針
|
|
標準電阻選購
|
1mΩ、10mΩ、100mΩ、1Ω、10Ω、1kΩ、10kΩ、100kΩ、1MΩ
|
|
選購功能
|
PC軟件、方形、直線形、測試平臺、標準電阻
|
（五）適用范圍
FT-341四探針方阻電阻率測試儀主要適用于生產企業、高等院校、科研部門，是檢驗和分析半導體材料質量的工具。在生產企業中，可用于半導體材料生產過程中的質量把控，檢測材料的方阻、電阻率等關鍵參數，確保產品符合行業標準；在高等院校中，可作為實驗教學設備，用于半導體相關的實驗教學，幫助學生掌握四探針測量原理與操作方法；在科研部門中，可用于半導體材料的科研分析，為材料研發、性能優化提供的檢測數據支撐，適配半導體材料從研發、生產到檢測的全流程需求，是半導體領域不可或缺的檢測儀器。
（六）操作流程
- 前期準備：檢查FT-341四探針測試儀的電源連接是否正常，確保輸入電壓為AC 220V±10%、50Hz，功耗控制在30W以內；根據測試需求，安裝合適的探針（選配碳化鎢針或鍍金磷銅半球形針），調整探針間距（1mm、2mm、3mm可選）；清潔被測半導體樣品表面，確保表面無油污、灰塵等雜質，避免影響測量精度；若需使用PC軟件分析，提前連接通訊接口與電腦，安裝對應的分析軟件（選購）。
- 開機設置：接通儀器電源，開啟主機開關，預熱至電路穩定；根據需求切換中英文版本，通過液晶顯示屏設置測試參數，包括測試電流檔位、溫度補償參數等，選擇自動測量模式。
- 樣品測試：將被測樣品平穩放置在測試位置，確保四探針與樣品表面均勻接觸，施加適中壓力，避免探針劃傷樣品或接觸；啟動自動測量功能，儀器將自動輸出正負電流、測量正負電壓，同步進行系數補償與溫度補償，實時在液晶顯示屏上顯示電阻、電阻率、方阻等關鍵參數。
- 數據記錄與分析：測量完成后，記錄液晶顯示屏上的各項參數，若配備PC軟件，可將數據同步至電腦進行進一步分析、整理與保存；如需重復測量，可調整樣品位置，再次啟動測量功能，取多次測量的平均值以數據準確性。
- 關機整理：測試結束后，關閉儀器電源，斷開電源連接；清潔探針表面的殘留物，將探針、測試線等配件整理歸位；將被測樣品與儀器妥善存放，避免儀器受潮、碰撞，延長設備使用壽命。
（七）服務項目
1. 售后服務
提供完善的售后服務支持，儀器售出后，可提供的技術指導，協助用戶完成儀器安裝、參數設置與操作培訓，幫助用戶掌握FT-341四探針測試儀的使用方法；儀器出現非人為故障時，可提供的維修服務，及時排查故障、更換損壞配件，保障儀器正常運行；提供技術咨詢服務，解答用戶在儀器使用過程中遇到的操作、維護、數據解讀等相關問題，確保用戶順利開展檢測工作；支持電子版使用手冊索取，方便用戶查閱操作規范與注意事項。
2. 延保服務
提供延保服務（型號：341-YB），用戶可根據需求選擇1-3年的延保期限，延保期間，儀器可享受與保修期內同等的售后服務，包括維修、技術咨詢、配件更換（非人為損壞）等，進一步保障儀器的長期穩定運行，降低用戶的使用成本與維護風險，為科研與生產工作提供持續的設備支撐。
3. 樣品測試
提供的樣品測試服務，用戶可將半導體樣品寄送至地點，由技術人員使用FT-341四探針測試儀進行檢測，嚴格按照標準流程操作，確保測試數據的準確性；測試完成后，將為用戶提供詳細的測試報告，明確樣品的方塊電阻、電阻率等關鍵參數，助力用戶了解樣品質量，適配科研分析與產品質量檢驗的需求；同時可提供檢測技術服務（型號：300-JL），出具計量證書，保障測試結果的性。
（八）包裝配件
1. 標準包裝
采用防震、防潮包裝設計，外層為硬質紙箱，內層配備緩沖泡沫，有效保護儀器主體及配件在運輸過程中不受碰撞、受潮損壞，確保儀器完好送達用戶手中；包裝內附帶產品使用手冊、合格證、保修卡等相關資料，方便用戶查閱與售后。
2. 標準配件（默認配備）
FT-341四探針測試儀主機1臺、基礎測試探針1組（4根）、測試線1套、電源適配器1個、產品使用手冊1份、合格證1份、保修卡1份。
3. 可選配件（標準配置外訂購明細）
|
序號
|
型號
|
品名
|
單位
|
數量
|
備注
|
|---|---|---|---|---|---|
|
1
|
340-CSX
|
測試線
|
套
|
1
|
|
|
2
|
09A
|
標準電阻
|
個
|
1-5
|
選購規格和數量
|
|
3
|
06A
|
四探針測試平臺
|
套
|
1
|
含1個
|
|
4
|
06B
|
四探針
|
個
|
1
|
方型或直線型選購
|
|
5
|
340-TTZ
|
鍍金彈簧銅針4根
|
組
|
1
|
4根為一組
|
|
6
|
340-WTZ
|
彈簧鎢針4根
|
組
|
1
|
4根為一組
|
|
7
|
340-RJ
|
分析軟件
|
套
|
1
|
|
|
8
|
PC
|
電腦+打印機
|
套
|
1
|
依據客戶要求配置
|
|
9
|
300-JL
|
檢測技術服務
|
份
|
1
|
計量證書1份
|
|
10
|
WDCGQ
|
溫度傳感器
|
套
|
1
|
常溫-125度
|
|
|
341-YB
|
延保服務
|
年
|
1-3
|
|
（九）售后服務（詳細版）
- 保修期限：儀器自售出之日起，享受標準保修服務（具體保修期限以產品合格證為準），保修期間，因非人為因素導致的儀器故障，可享受維修、配件更換服務，人為損壞、不可抗力導致的故障不在保修范圍內。
- 維修響應：用戶反饋儀器故障后，售后服務團隊將及時響應，指導用戶排查簡單故障；若無法遠程解決，將安排技術人員上門維修（具體上門范圍以雙方約定為準），確保盡快恢復儀器正常運行。
- 技術支持：提供長期技術支持，包括儀器操作培訓、參數調整、數據解讀等服務，可通過電話、在線咨詢等方式解答用戶疑問，協助用戶解決使用過程中遇到的問題；定期提醒用戶進行儀器維護，延長儀器使用壽命。
- 配件供應：長期提供儀器相關配件（包括探針、測試線、標準電阻等），用戶可根據需求選購，確保配件供應及時，不影響檢測工作的正常開展；配件更換可提供指導，方便用戶自行更換或由技術人員上門更換。
- 延保服務：用戶可自愿選購延保服務，延保期間享受與保修期同等的售后服務，進一步保障儀器長期穩定運行，降低維護成本；延保服務可在儀器保修期內辦理，具體費用與服務細節可咨詢客服。
（十）FAQ（常見問題解答）
- Q1：FT-341四探針測試儀的測量精度如何保障？
- A1：儀器采用四探針測試法與范德堡測量原理，電阻精度≤0.3%，測量誤差≤4%（標準樣片結果），同時配備溫度補償、自動系數補償功能，可有效規避溫度、接觸電阻等因素的干擾；使用前可通過標準電阻校準儀器，進一步測量精度，確保檢測數據可靠。
- Q2：該儀器可測量哪些類型的樣品？
- A2：主要用于測量半導體材料的方塊電阻與電阻率，適配片狀、塊狀等多種形態的半導體樣品，應用于生產、高校、科研領域的半導體材料檢測，探針材質與間距可靈活選配，適配不同規格的樣品測試。
- Q3：儀器的操作難度大嗎？是否需要培訓？
- A3：儀器操作便捷，支持自動測量功能，配備液晶顯示屏，可清晰顯示各項參數，且支持中英文切換，無需復雜的知識；我們提供的技術指導與操作培訓，協助用戶掌握操作方法，同時可提供電子版使用手冊，方便查閱。
- Q4：儀器出現故障該如何處理？
- A4：首先檢查電源連接、探針接觸等基礎問題，若無法解決，可聯系售后服務團隊，我們將提供遠程故障排查指導；若遠程無法解決，將安排技術人員上門維修，保修期間非人為故障可享受維修服務。
- Q5：是否可以根據需求定制配件或功能？
- A5：儀器支持多種配件選購，包括不同規格的探針、測試平臺、PC分析軟件等，可根據用戶的實際檢測需求靈活配置；若有特殊功能定制需求，可咨詢客服，我們將根據需求評估可行性，提供定制方案。
- Q6：PC軟件如何安裝與使用？
- A6：PC分析軟件為選購配件，購買后我們將提供安裝包與使用教程，協助用戶完成軟件安裝與調試；軟件操作簡單，可實現數據同步、分析、保存與報告生成，同時提供技術支持，解答軟件使用過程中的疑問。
- Q7：樣品測試服務如何申請？
- A7：用戶可咨詢樣品測試相關事宜，將被測樣品寄送至地點，明確測試需求（如方阻、電阻率測量），我們將由技術人員按照標準流程進行測試，測試完成后出具詳細測試報告，及時反饋給用戶。
- Q8：儀器的工作環境有要求嗎？
- A8：儀器工作電源需滿足AC 220V±10%、50Hz，功耗<30W；工作環境建議保持干燥、通風，避免潮濕、高溫、灰塵過多的環境，溫度控制在常溫范圍內，可地保障儀器的測量精度與使用壽命。
