FT-300AHXM/FT-400AHXM 化學轉化膜表面電阻測試儀 產品詳情
發布時間： 2026-06-28 10:04:56 點擊： 63
1. 產品介紹
FT-300AHXM、FT-400AHXM 為 ROOKO 瑞柯微自研涂層電性能檢測設備，專為鋁、鋁合金化學導電轉化氧化膜開發，整機采用四端測量法消除接觸干擾，搭載雙向電流電壓采集、溫度補償、壓強實時顯示、上下限報警模塊，支持中英文切換。設備對標 MIL、AMS、SJ、GB、QJ 等國內外涂層檢測規范，可完成鹽霧試驗前后膜層導電性能對比檢測。

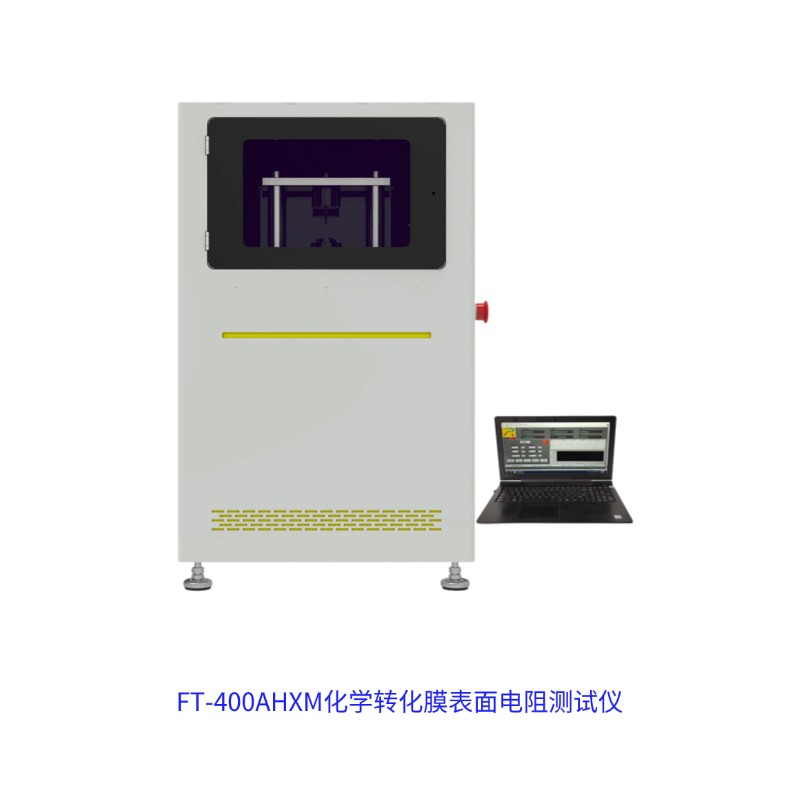

兩款機型加壓結構區分：FT-300AHXM 為手動液壓加壓，基礎檢測工況適配；FT-400AHXM 搭載步進電機自動加壓，新增膜厚度測量、恒壓計時、PC 曲線圖譜分析功能，滿足多維度科研與質控需求，電極規格支持定制，適配異形鋁件試樣。
2. 產品特點
- 四端測量架構，雙向正負電流、電壓自動切換，降低接觸電勢帶來測量偏差；
- 內置溫度補償模塊，規避環境溫變對膜層電阻數值造成波動；
- 200psi 標準壓力量程，壓強數值屏幕直讀，支持超限聲光報警；
- 電阻率單位自動識別換算，液晶集中展示全部檢測參數；
- 紫銅標準電極，基準面積 1 平方英寸，可按需更換鍍金定制電極；
- FT-400AHXM 步進電機自動加壓，配備 0.001mm 精度厚度測量與恒壓計時；
- 配套 PC 分析軟件，實現實時數據留存、曲線圖譜、批量報表導出；
- 兼容多套軍工、航天、國標涂層檢測標準，一臺設備覆蓋多檢測規范；
- 220V 通用供電，整機運行穩定，工位布設門檻低；
- 整機配件、治具可按需定制，適配不同尺寸鋁板材、鋁型材試樣。
3. 工作原理
儀器內置恒流源輸出多檔位直流電流，四端紫銅電極在標準壓力下貼合鋁件化學轉化膜表層，采集膜層兩端電壓信號；設備同步采集環境溫度完成溫漂補償，結合電極接觸面積、膜厚度參數，自動運算輸出表面電阻、體積電阻率、電導率數值。FT-400AHXM 自動控制加壓時長與壓力數值，全程記錄壓力 - 電阻變化曲線，檢測數據可本地顯示或外接電腦歸檔留存。
4. 技術參數
| 參數項目 | FT-300AHXM（實用手動型） | FT-400AHXM（多功能自動型） |
|---|---|---|
| 電阻測量區間 | 10^-7～2×10^7Ω | 10^-7～2×10^7Ω |
| 電阻率區間 | 10^-7～2×10^7Ω-cm | 10^-7～2×10^7Ω-cm |
| 電導率區間 | 5×10^-8～10^7 S/cm | 5×10^-8～10^7 S/cm |
| 測試電流檔位 | 1μA/10μA/100μA/1mA/10mA/1000mA | 1μA/10μA/100μA/1mA/10mA/1000mA |
| 標準電極材質 | 紫銅，上電極 1 平方英寸，下電極大于 1 平方英寸，可定制 | 紫銅，可選鍍金定制電極 |
| 壓力量程 | 0-200psi，準確度≤2psi | 0-200psi，準確度≤2psi |
| 加壓方式 | 手動液壓 | 步進電機自動加壓 |
| 膜厚度檢測 | 無 | 0.001-10.001mm，高精度讀數 |
| 恒壓計時功能 | 人工記錄時長 | 0-99.9S 自由設定 |
| 顯示模式 | 本地液晶屏幕讀數 | 液晶 + PC 軟件圖譜雙顯示 |
| 操作語言 | 中英文切換 | 中英文切換 |
| 供電規格 | AC220V±10% 50/60Hz | AC220V±10% 50/60Hz |
| 配套標準治具 | 適配 QJ487、GB/T39495 測試工裝 | 適配全套國標、軍工標準工裝 |
5. 適用范圍
- 檢測試樣：鋁板材、鋁型材、鋁合金零部件表面化學導電轉化膜、導電氧化涂層；
- 檢測場景：航天軍工實驗室、鋁表面處理加工廠、新材料研發機構、第三方質檢實驗室；
- 檢測項目：膜層表面接觸電阻、體積電阻率、電導率；鹽霧試驗前后涂層導電性能對比；
- 適配執行標準：MIL-DTL-81706B、NAVY QPL-81706-16、AMS2474E/D、SJ20813、GB/T47038、QJ487、GB/T39495 等；
- 拓展試樣：金屬鍍覆低阻涂層、固態導電板材均可搭配定制電極完成檢測。
6. 操作流程（簡潔版）
- 試樣預處理：清理鋁件表面油污、氧化雜質，放置平整工作臺；
- 設備接線：連接測試線纜，接通 220V 電源啟動主機，接入標準電阻完成校準；
- 試樣裝夾：將鋁件放置測量平臺，調節電極至試樣膜層表面；
- 加壓設置：FT-300AHXM 手動液壓調至標準壓力；FT-400AHXM 設定目標壓力與恒壓時間；
- 參數采集：開啟溫度補償，設備自動切換電流完成檢測，屏幕同步顯示電阻、電阻率、壓強；
- 數據留存：手動記錄數值或外接 PC 軟件保存壓力 - 電阻變化曲線與報表；
- 重復測試：同一樣品多點位復測，取均值作為膜層導電性能判定依據。
7. 配套服務項目（簡潔版）
- 實驗室樣品測試服務：客戶寄送鋁涂層試樣，出具標準化膜層導電檢測報告；
- 儀器延保服務：原廠質保基礎上，可選購 1-3 年周期延保服務；
- 技術升級服務：現有 FT 系列設備可升級自動加壓模塊、PC 數據分析功能；
- 儀器定制服務：按需定制鍍金電極、異形工裝、特殊壓力量程組件；
- 計量配套服務：可配套出具計量證書，滿足實驗室合規檢測要求。
8. 包裝配件清單
標準出廠配件
| 序號 | 配件名稱 | 數量 | 說明 |
| ---- | ---- | ---- |
|1|FT 系列主機（按選定型號）|1 臺 | 含整套加壓測量平臺 |
|2 | 標準紫銅電極組 | 1 套 | 1 平方英寸基準規格 |
|3 | 配套測試連接線 | 1 套 | 400-CSX 標準測試線 |
|4 | 產品操作說明書 | 1 份 | 內含全套執行標準與操作規范 |
|5 | 保修卡、質量保證書 | 各 1 份 | 設備維保登記文件 |
可選訂購配件
- 標準校準電阻（1-5 個）；
- 400-RJ PC 數據分析軟件；
- 400-DJ 鍍金電極組；
- 配套電腦、打印設備；
-
計量證書文件；
整機木箱加緩沖泡棉防護包裝，降低運輸磕碰損傷。
9. 售后服務（簡潔）
- 原廠基礎質保周期一年，質保期內因制造品質故障可原廠維修；
- 傳感器、電機、電極耗材不在基礎質保覆蓋范圍；
- 私自改裝、非原廠拆裝、使用不當、不可抗力造成損壞，維修收取配件修護費用；
- 設備運行異常可線上獲取技術指導，故障設備可申請到場檢修；
- 全系電極、工裝、標準配件長期供應，支持單獨采購替換。
10. FAQ 常見問題
Q1：兩款機型該如何選型？
A1：常規生產線質檢、預算有限選用 FT-300AHXM 手動款；科研、多組壓力曲線對比、需要厚度自動測量場景選用 FT-400AHXM 自動款。
Q2：設備能否檢測鹽霧處理后的轉化膜？
A2：可以，設備完全匹配 AMS2474 鹽霧前后膜層電阻對比檢測標準，數據可留存對比。
Q3：電極是否可以更換鍍金款？
A3：鍍金電極屬于選購配件，低阻檢測場景可單獨采購裝配。
Q4：PC 軟件包含哪些分析功能？
A4：實時數據采集、壓力 - 電阻曲線繪制、多組測試報表導出、參數自動換算。
Q5：設備可以自行修改加壓結構嗎？
A5：不建議私自改動加壓、電極工裝結構，改裝后設備質保失效，故障廠商不承擔相關責任。
11. 關聯產品（簡潔）
- FT-300A 導體材料電阻率測試儀：通用金屬、塊狀導體電阻檢測；
- FT-371 高阻電阻率測試儀：高阻絕緣涂層、半導體材料檢測；
- FT-304 絕緣表面體積電阻儀：絕緣防護膜電性能測試；
- FT-352 高溫導體電阻率儀：高溫環境金屬涂層導電檢測；
- FT-8100 粉末電導率測試儀：導電粉體、涂層粉料檢測
