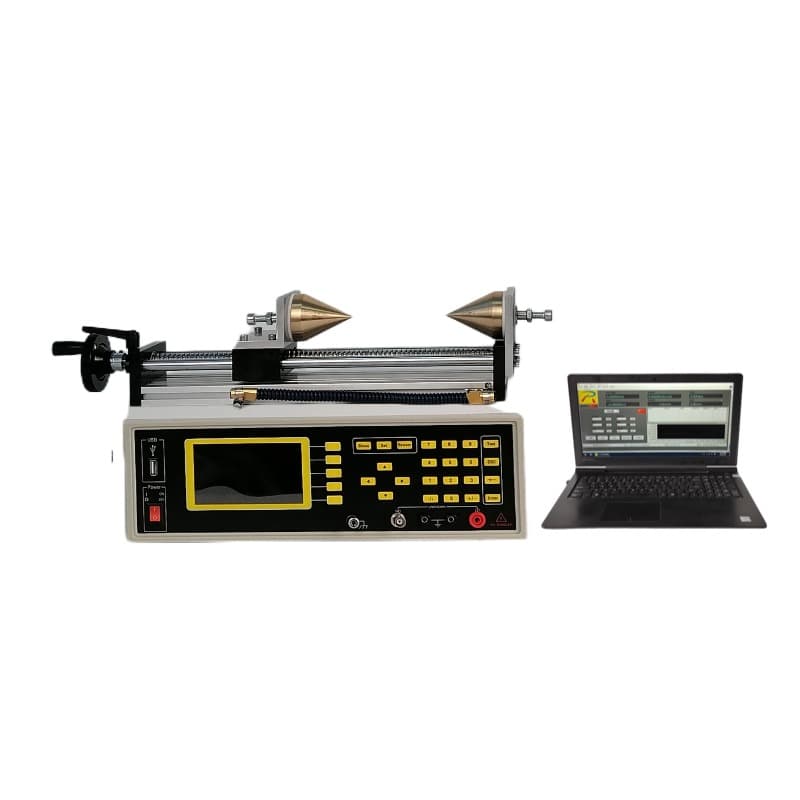

高阻軟管檢測儀 FT-303F 抗靜電軟管組件導電性能分析儀
發布時間： 2026-06-28 12:17:57 點擊： 68
1. 產品介紹
FT-303F 軟管及軟管組件電阻率測試儀為 ROOKO 瑞柯微自研高阻檢測設備，由寧波瑞柯析理儀器經銷，設備對標 GB/T 9572-2013、ISO 8031、SAE J343-2023、ASTM D 380 多項通用測試標準，專門用于橡膠、塑料、聚四氟乙烯液壓軟管及成套組件的電阻、電性能檢測。
設備可判定軟管導電、抗靜電、絕緣屬性，同步檢測管接頭之間電連續性與間斷狀態；整機搭載液晶顯示屏，數字按鍵操作，內置中英文雙語切換，支持正、負電壓交替采集，搭配 USB、RS232 雙通訊接口，選配 PC 分析軟件完成數據存儲、報表導出，適配軟管生產車間、材料實驗室、第三方檢測機構長期穩定檢測工況。
2. 產品特點
- 寬量程覆蓋，電阻區間 102~101?Ω，適配絕緣、防靜電、導電多類軟管試樣
- 0~1000V 連續可調直流測試電壓，匹配各標準規定檢測電壓要求
- 雙向電壓自動測量模式，緩解材料極化帶來的數據偏移，測量均衡
- 液晶同步展示電阻、電阻率、電流、電壓、溫度、試樣尺寸多類參數
- 雙通訊端口設計，單機直讀或電腦聯機采集兩種使用模式可切換
- 配套多規格定制軟管電極，適配內徑大小、帶螺紋接頭不同軟管試樣
- 機身結構緊湊，340×320×120mm 尺寸，常規實驗臺面擺放無壓力
- 可搭配溫度傳感器采集試樣溫變數據，輔助溫變下電性能對比測試
3. 工作原理
儀器采用高壓微電流檢測架構，輸出 0-1000V 直流電壓作用于軟管試樣配套銅質電極，采集回路穩態微小電流，依托歐姆定律自動換算軟管體積電阻、體積電阻率數值；采用正負電壓交替檢測抵消材料極化干擾。
依據國標要求試樣長度控制為 330mm±10mm，搭配 A 型 / B 型 / C 型定制內外銅電極，完整覆蓋軟管管壁與接頭區域，區分檢測軟管本體、管接頭的導電連通狀態，測量數據實時存儲于機身或同步上傳至配套 PC 軟件。
4. 技術參數
| 參數項目 | 技術指標 |
|---|---|
| 電阻測量范圍 | 102Ω～101?Ω |
| 電阻率測量范圍 | 102～101?Ω-cm |
| 測試直流電壓 | 0-1000V 可調 |
| 基礎測量誤差 | 標準電阻下≤2% |
| 顯示內容 | 電阻率、電阻、電流、電壓、溫度、試樣尺寸錄入欄 |
| 操作界面 | 中文、英文雙語切換 |
| 通訊接口 | RS232、USB 雙接口 |
| 供電規格 | AC220V，50HZ，整機功耗 5W |
| 適用環境溫濕度 | 0℃~40℃，相對濕度＜80%（無結露） |
| 主機外形尺寸 | L340mm×W320mm×H120mm |
| 配套電極分類 | A 型（內徑＜50mm）、B 型（內徑＞50mm）、C 型（螺紋接頭軟管） |
| 選配配件 | PC 分析軟件、溫度傳感器、標準電阻校準件 |
5. 適用范圍
- 液壓軟管制造企業：橡膠、PTFE 軟管來料抽檢、成品導電性能出廠檢測
- 新材料研發實驗室：抗靜電、絕緣、導電軟管配方電性能對比試驗
- 第三方材料檢測機構：依據 GB/T9572、SAE 系列標準出具合規檢測數據
- 工程機械配套廠商：液壓軟管總成接頭電連續性、間斷性驗證
- 高校材料院系：橡塑軟管靜電防護相關課題教學與試樣檢測
- 流體管路研發單位：多規格塑料軟管絕緣電阻長期穩定性測試
6. 操作流程（簡潔）
- 環境放置：儀器置于平整非導電工作臺，接入 220V 電源，開機預熱 30 分鐘保障數值穩定
- 電極組裝：根據軟管內徑、接頭規格選用對應 A/B/C 型銅電極，連接測試線與主機端口
- 試樣制備：截取 330mm±10mm 標準長度軟管，完整貼合內外電極固定
- 參數設置：屏幕錄入軟管尺寸，設定標準對應測試電壓，開啟自動正負測量模式
- 儀器清零：消除電極、線材基礎接觸電阻干擾
- 啟動檢測：施加測試電壓，等待回路電流穩定后讀取電阻、電阻率數據
- 數據留存：單機記錄數值；連接電腦可通過配套軟件存儲數據、生成標準化檢測報表
- 收尾操作：測試完成后執行放電操作，取下試樣，關閉儀器電源
7. 服務項目（簡潔）
- 售后服務：原廠整機基礎質保，線上遠程調試、故障排查技術指引
- 延保服務：可選購 1-3 年延保方案，延長儀器核心部件質保周期
- 樣品測試：實驗室承接各類軟管試樣代測，出具完整測試記錄數據
- 計量服務：配套合作機構出具計量憑證，滿足實驗室資質審核需求
- 定制服務：軟管電極、檢測工裝按試樣規格調整適配
8. 包裝配件
標準出廠配置
| 序號 | 品名 | 單位 | 數量 | 備注 |
|---|---|---|---|---|
| 1 | FT-303F 主機 | 臺 | 1 | 整機主體設備 |
| 2 | 標準電極套裝 | 套 | 1 | 基礎銅帶電極組件 |
| 3 | 配套測試線 | 套 | 3 | 紅 / 黑 / 黃各一條 |
| 4 | 電源線 | 條 | 1 | AC220V 供電線材 |
| 5 | 備用保險絲 | 個 | 1 | 預裝主機電源倉 |
| 6 | 紙質資料 | 份 | 各 1 | 說明書、保修卡、產品合格證 |
可選增購配件
| 序號 | 型號 | 品名 | 單位 | 使用說明 |
|---|---|---|---|---|
| 1 | 303-CSX | 備用測試線 | 套 | 線材損耗替換使用 |
| 2 | 09B | 標準電阻校準件 | 個 | 儀器定期校準耗材 |
| 3 | 05A | 固體三環電極 | 套 | 塊狀橡塑材料拓展檢測 |
| 4 | 04A | 液體三環電極 | 套 | 液態導電介質配套 |
| 5 | 303-RJ | PC 分析軟件 | 套 | 數據存儲、報表生成程序 |
| 6 | WDCGQ | 溫度傳感器 | 套 | 0-125℃試樣溫度采集 |
| 7 | 303-JL | 計量證書 | 份 | 合作機構計量檢測憑證 |
| 8 | 電腦 + 打印機 | 套 | 軟件配套數據輸出設備 |
9. 售后服務（簡潔）
- 整機原廠基礎質保周期一年，質保期內因制造工藝問題產生故障提供檢修處理。
- 電極、測試線、保險絲等耗材不屬于質保覆蓋范疇，損壞可單獨購置替換。
- 人為改裝、錯誤操作、液體侵入、外力磕碰造成損壞，檢修收取物料費用。
- 設備運行周期內提供長期遠程技術支持，包含接線、參數設置、故障排查指引。
- 儀器可定期對接合作機構完成計量校準，保障測量數據穩定可控。
- 質保到期后可辦理有償延保服務，延保覆蓋主板、測量主要元器件。
10. FAQ 常見問題
Q1：測試數值持續波動、讀數不穩定如何處理？
A：檢查電極與軟管管壁貼合程度，清理銅電極表面氧化污漬；縮短測試線纜長度，遠離大功率電機、變頻器等電磁干擾設備；延長儀器預熱時長后復測。
Q2：儀器開機無響應、屏幕不點亮？
A：檢查 220V 供電線路通斷，確認機身電源開關開啟；查看電源倉保險絲狀態，熔斷可更換備用件；線路無異常可聯系技術人員檢修。
Q3：不同內徑軟管是否可通用一套電極？
A：基礎電極適配常規尺寸，內徑＜50mm、＞50mm、帶螺紋接頭軟管分別對應 A/B/C 型定制電極，按需增購適配工裝。
Q4：是否可以批量導出檢測數據報表？
A：選購 303-RJ 配套軟件，通過 USB 端口連接電腦，單次 / 批量存儲測試數據，自動生成可存檔電子報表。
Q5：高阻軟管測試等待時間過長怎么辦？
A：選用標準規定高測試電壓，縮短線纜并聯電容；測試前充分放電消除軟管內部極化電荷，讀數穩定速度。
