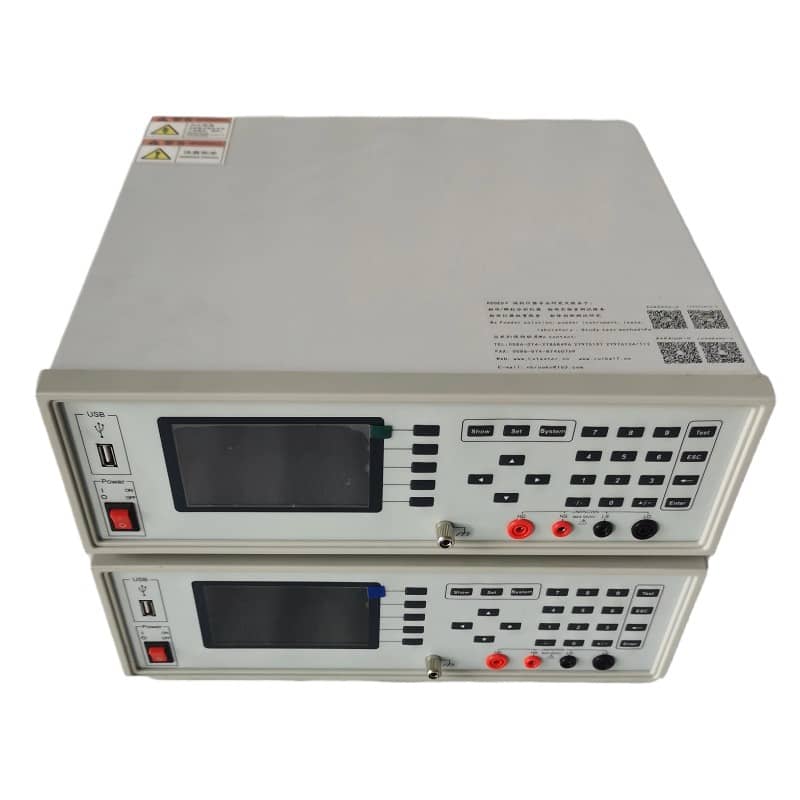

瑞柯微 FT-702 四端法炭柱電阻變形檢測儀 調壓器炭柱力學電阻一體測試儀器
發布時間： 2026-07-12 09:41:43 點擊： 38
1. 產品介紹
FT-702 炭柱常態電阻及變形測試儀為電炭制品檢測設備，參照 JB/T 8133.11-2013 電炭制品物理化學性能試驗標準設計，用于完成 P 型炭柱常態電阻與受壓變形同步試驗。
設備搭載直流恒流源控制系統，搭配液晶顯示面板，電阻數值直讀輸出，薄膜按鍵完成參數設定；配套數顯百分表實時采集炭柱壓縮形變量，配置上下銀環電極與多規格標準荷載套件，依托四端測量法保障數據穩定，整機結構緊湊，操作流程簡潔，適配電炭生產車間、科研實驗室開展炭柱原料入廠篩查、成品性能檢測、配方工藝調整。
2. 產品特點
- 四端測量方案：降低接觸干擾，電阻測量誤差可控，整機電阻測量精度≤0.3%
- 多檔位電壓量程：覆蓋 2mV、20mV、200mV、2V 四段量程，適配不同阻值炭柱檢測
- 電阻區間寬泛：測量區間 1μΩ—2MΩ，支持自定義上下限完成物料分選區分
- 形變同步采集：配套數顯百分表，0-12mm 行程實時記錄炭柱受壓壓縮量
- 多規格標準荷載：配備 0.196N、0.294N、9.800N、11.760N 多組配重，貼合標準試驗工況
- 分體式電極結構：上下銀環電極搭配絕緣支柱，保障炭柱定位穩定，減少偏移
- 可調測試電流：基準 1A 試驗電流，0.1A 檔位可按需調節，適配不同炭柱規格
- 直觀人機交互：液晶面板同步展示電阻、電壓數值，薄膜按鍵操作簡易
- 適配常規環境：10℃－30℃、濕度≤65% RH 工況均可穩定運轉，適配常規實驗室環境
- 一體化測試治具：出廠配套完整定位治具，開箱即可完成炭柱裝夾測試
3. 工作原理
將待測 P 型炭柱放置于設備絕緣支柱工位，炭柱上下端貼合銀環電極，疊加對應標準荷載配重；設備輸出直流恒定電流，通過四端測量回路采集炭柱兩端電壓信號，換算輸出常態電阻數值。
荷載持續作用于炭柱產生壓縮形變，數顯百分表同步記錄形變量數值；可更換不同配重荷載，對比多組壓力下炭柱電阻變化與壓縮變形數據，以此評估炭柱導電性能與抗壓形變表現，完成炭柱綜合物性判定。
4. 技術參數（表格）
表格
| 測量項目 | FT-702 |
|---|---|
| 測試電流 | 1A 基準，試驗電流 0.1A，量程可調節 |
| 測試電壓檔位 | 2mV、20mV、200mV、2V；測量精度 ±（0.1% 讀數） |
| 標準電阻精度 | ≤0.3% |
| 測試方式 | 四端測量法 |
| 電阻測量區間 | 1μΩ—2MΩ，支持上下限分選設定 |
| 形變量檢測量程 | 數顯百分表 0-12mm |
| 配套標準荷載 | 0.196N、0.294N、9.800N、11.760N 各 1 件 |
| 小載荷構成 | 上接觸銀環 + 金屬連桿銅帽總重量 |
| 大載荷構成 | 包含小載荷全部重量 |
| 供電規格 | AC220V±10%，50Hz |
| 適配環境溫濕度 | 工作溫度 10℃－30℃，相對濕度≤65% RH |
| 標配組件 | 完整測試治具 1 套 |
5. 適用范圍
- 檢測物料：調壓器配套 P 型炭電阻片柱、自動調壓炭柱、電炭行業炭柱制品
- 使用機構：電炭制品生產企業質檢車間、炭素材料研發實驗室、高校材料實驗室、電炭第三方檢測機構
- 檢測用途：炭柱成品出廠物性檢測、炭柱原料性能篩查、不同配比炭柱導電形變對比、炭柱成型工藝參數調整、合規檢測報告數據采集
6. 操作流程（簡潔版）
- 設備接通電源，完成整機自檢，確認液晶、百分表數值歸零
- 取待測 P 型炭柱放置絕緣支柱，對齊上下銀環電極完成定位
- 根據試驗規范疊加對應標準荷載配重，固定調節螺釘
- 薄膜面板設置測試電流、電壓檔位、電阻分選閾值，啟動測試
- 設備同步輸出炭柱常態電阻讀數，百分表記錄受壓形變量
- 更換不同荷載重復測試，記錄多組數據，測試完成取下炭柱清理工位
7. 綜合服務項目（簡潔版）
- 樣品測試服務：寄送炭柱試樣，技術團隊完成電阻與形變檢測并出具數據記錄
- 延保服務：原廠基礎質保周期外，可選購延保周期，降低后期運維損耗
- 合作機構計量服務：對接合規合作機構完成整機計量校準，配套計量證書
- 技術升級服務：設備使用周期內可申請軟件、檢測模塊工藝改良升級
- 儀器租賃服務：針對短期項目需求，提供階段性儀器租賃方案
8. 標準包裝配件清單
- FT-702 主機 1 臺
- 全套測試定位治具 1 套（絕緣支柱、銀環電極、連桿銅帽、調節螺釘）
- 標準荷載配重全套（0.196N/0.294N/9.800N/11.760N）
- 數顯百分表 1 件
- 配套電源線 1 套
- 設備操作說明書、JB/T8133.11 標準檢測方案文檔
9. 售后服務（簡潔版）
- 出廠配套基礎質保周期，質保期內非人為損壞零部件提供更換支持
- 線上遠程技術指導，故障排查、參數檔位調試、工位裝夾教學全程線上協助
- 設備故障可預約到場服務，技術人員現場檢修調試
- 長期供給銀環電極、百分表等易損耗配件，支持批量儲備采購
- 定期推送設備基礎保養規范，延長儀器運轉周期
10. FAQ 常見問答
Q1：FT-702 僅能檢測 P 型炭柱嗎？
A1：設備基準適配 P 型調壓器炭柱，其他規格炭柱可溝通定制適配治具，滿足多品類炭柱檢測需求。
Q2：測試過程中電阻數值波動如何處理？
A2：檢查炭柱與銀環電極貼合狀態，清理電極表面粉塵；波動幅度較大時可對接合作機構完成整機計量校準，恢復數據穩定。
Q3：荷載配重是否可以單獨增購？
A3：設備出廠配齊套標準荷載，高頻次檢測場景可單獨增購配重套件備用。
Q4：儀器是否滿足行業標準送檢要求？
A4：整機依照 JB/T 8133.11-2013 行業標準制造，搭配合作機構計量服務獲取計量證書，檢測數據可用于合規質控文件。
Q5：環境溫濕度超出標準區間會影響檢測嗎？
A5：超出 10℃-30℃、濕度 65% RH 區間會小幅影響炭柱導電數值，建議在適配環境內開展檢測，保障數據對比參考價值。
Q6：能否同時記錄多組荷載下的電阻形變數據？
A6：設備單次記錄單荷載下對應參數，更換配重后手動記錄多組數據，完成多工況對比分析。
11. 關聯產品（簡潔版）
- FT-701-100A 電炭制品電阻率測試儀（碳刷、炭塊導電性能檢測）
- FT-310 炭素材料電阻率測試儀（預焙陽極、陰極炭塊電阻檢測）
- FT-300 系列導體粉末電阻率測試儀（炭素粉體導電性能分析）
- FT-3900 粉末屈服強度分析儀（炭粉壓縮力學性能檢測）
- FT-803 系列顆粒強度測試儀（炭粒、炭塊抗壓碎強度檢測）
