鋁合金導電氧化膜接觸電阻檢測，四端法膜層電阻率測試設備
發布時間： 2026-10-09 11:22:11 點擊： 23
鋁及鋁合金表面經過化學轉化處理后，會形成一層兼具防護與導電功能的轉化膜層。這層膜層的接觸電阻直接影響后續裝配中的導電連續性，尤其在航空航天、軍工電子等對電連接可靠性要求較高的領域，膜層接觸電阻是來料檢驗與工藝監控的關鍵指標。FT-300AHXM 與 FT-400AHXM 化學轉化膜表面接觸電阻測試儀，針對鋁及鋁合金化學轉化涂層、導電氧化膜層的表面接觸電阻、膜層電阻率與電導率檢測設計。
設備基于四端測量原理工作。電流回路與電壓回路相互分離，輸出多檔位恒定測試電流，通過紫銅鍍金電極垂直作用于膜層試樣表面，采集膜層兩端的微小電壓信號，消除電極接觸電阻對測量結果的干擾。系統支持雙向電流與雙向電壓切換測量，抵消測試過程中產生的熱電勢誤差。同時配備溫度補償功能，根據環境溫度自動修正參數，電阻率單位可自動切換適配。
電極與壓力是保障測試重復性的重要環節。標準電極組采用紫銅鍍金材質，上電極面積為 1 平方英寸，下電極橫截面積大于 1 平方英寸，支持定制。測試載荷設定為 200psi，壓力控制精度在 2psi 以內，模擬標準工況下的膜層受壓接觸狀態。實時壓強數值在設備上顯示，方便操作人員確認測試條件是否達標。

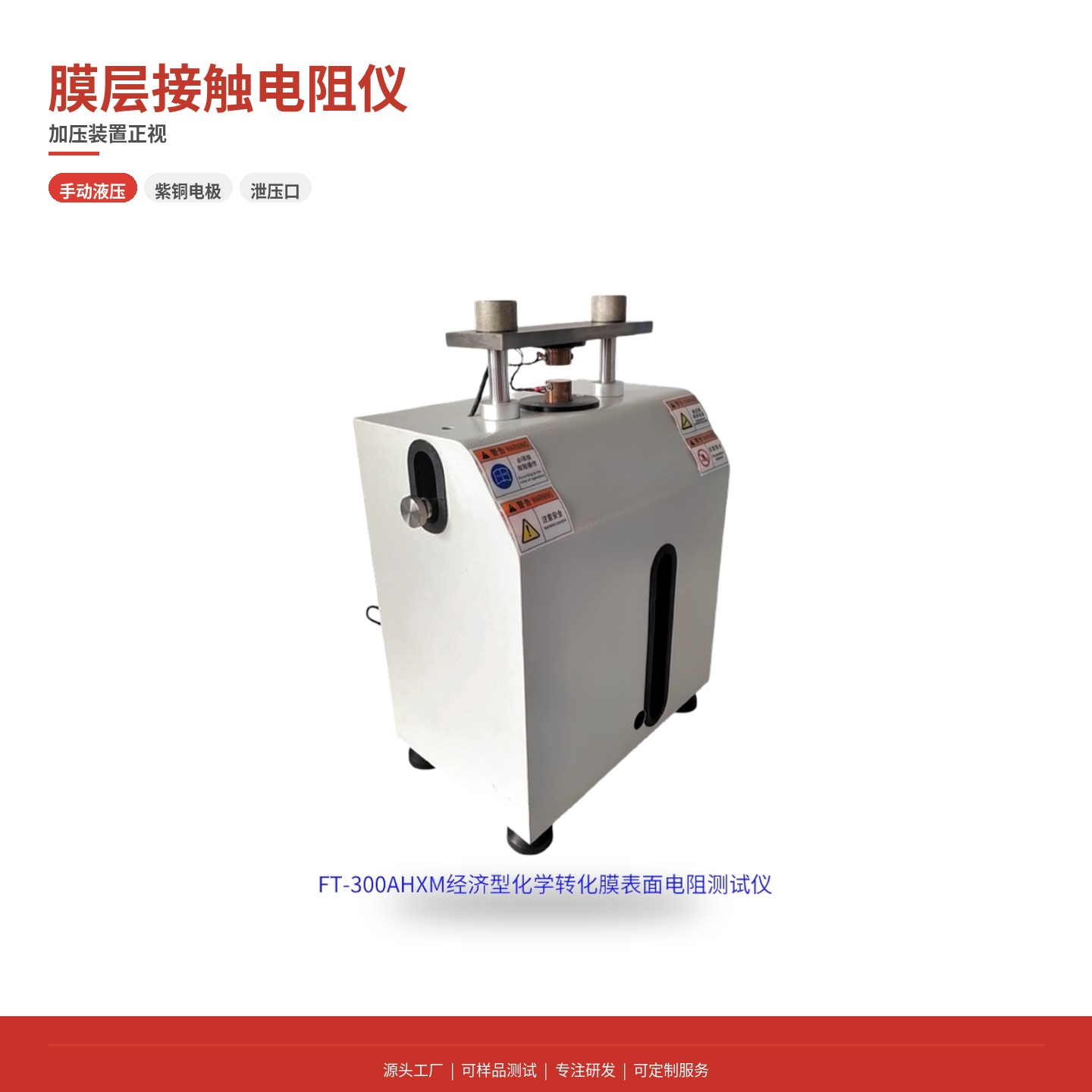

兩款機型在自動化程度上存在區分。FT-300AHXM 為實用型機型，采用手動液壓加壓方式，操作流程簡潔，配備液晶顯示界面，支持壓強數值顯示與參數上下限自定義設置，超限觸發警報。適合檢測頻次中等、以常規來料檢驗與批次抽檢為主的場景，預算控制較為靈活。

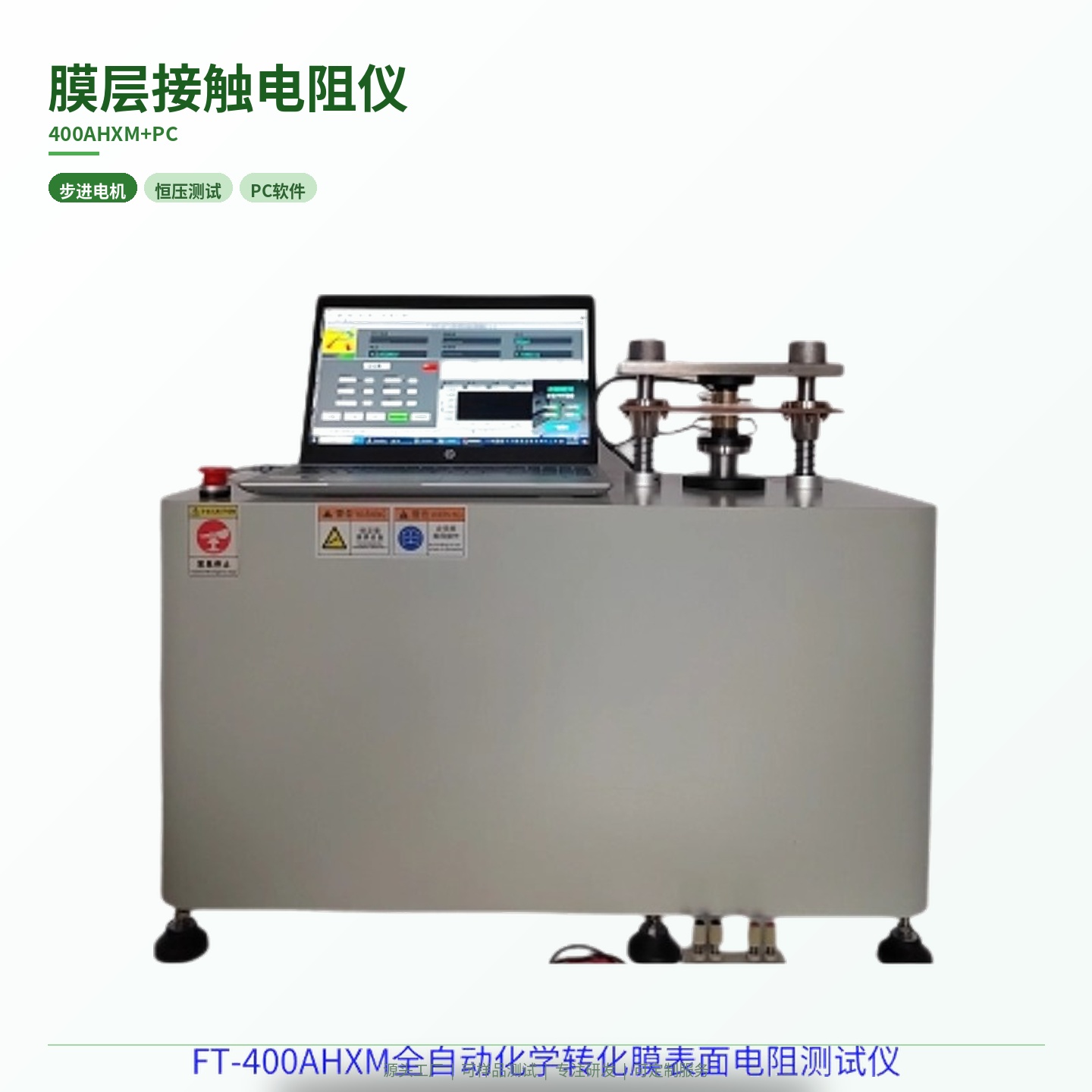

FT-400AHXM 為多功能升級機型，搭載步進電機自動加壓系統，可自動完成加壓、恒壓與穩壓測試。設備支持膜層厚度檢測，測量范圍 0.001mm 至 10.001mm；恒壓時間可在 0 至 99.9 秒范圍內自定義設定。配套 PC 軟件支持實時數據采集、曲線圖譜分析、數據統計與測試報表生成、存儲與導出，適合需要完整記錄測試過程、開展工藝對比與科研試驗的場景。
兩款機型均適配多項國內外標準。MIL-DTL-81706B（含修正案 1）與 MIL-DTL-5541F 規定了鋁及鋁合金化學轉化涂層的材料與涂層要求；AMS 2474 與 AMS 2477 對應鋁合金低電阻化學處理涂層；SJ 20813-2002 為國內鋁和鋁合金化學轉換膜規范；ISO 8081:2021 與 GB/T 47038-2026 對應航空航天工藝中鋁合金化學轉化膜層的通用要求；GB/T 39495-2020 則涉及鋁及鋁合金無鉻化學轉化膜的接觸電阻測量。設備覆蓋上述標準的測試條件，可滿足出口產品與國內軍品、民品的合規檢測需求。
在實際應用中，設備可用于鹽霧試驗前后膜層電阻性能的對比測試，評價膜層在環境老化后的導電穩定性。檢測場景涵蓋原材料來料檢驗、涂層工藝配方對比、成品質量抽檢、工藝穩定性驗證、老化性能評估以及實驗室科研試驗。
選型時可以從自動化需求與數據記錄要求兩個維度判斷。如果日常以常規抽檢為主、人工記錄即可滿足，FT-300AHXM 手動液壓機型更為經濟實用；如果需要自動加壓恒壓、膜厚同步檢測、完整曲線記錄與報表輸出，FT-400AHXM 多功能機型更為適配。兩款機型均配備中英文雙語操作界面，適配國內外不同使用場景。
