炭黑漿料電阻率測試儀｜四端法乙炔炭黑電阻率檢測原理解析
發布時間： 2026-10-09 11:27:23 點擊： 24

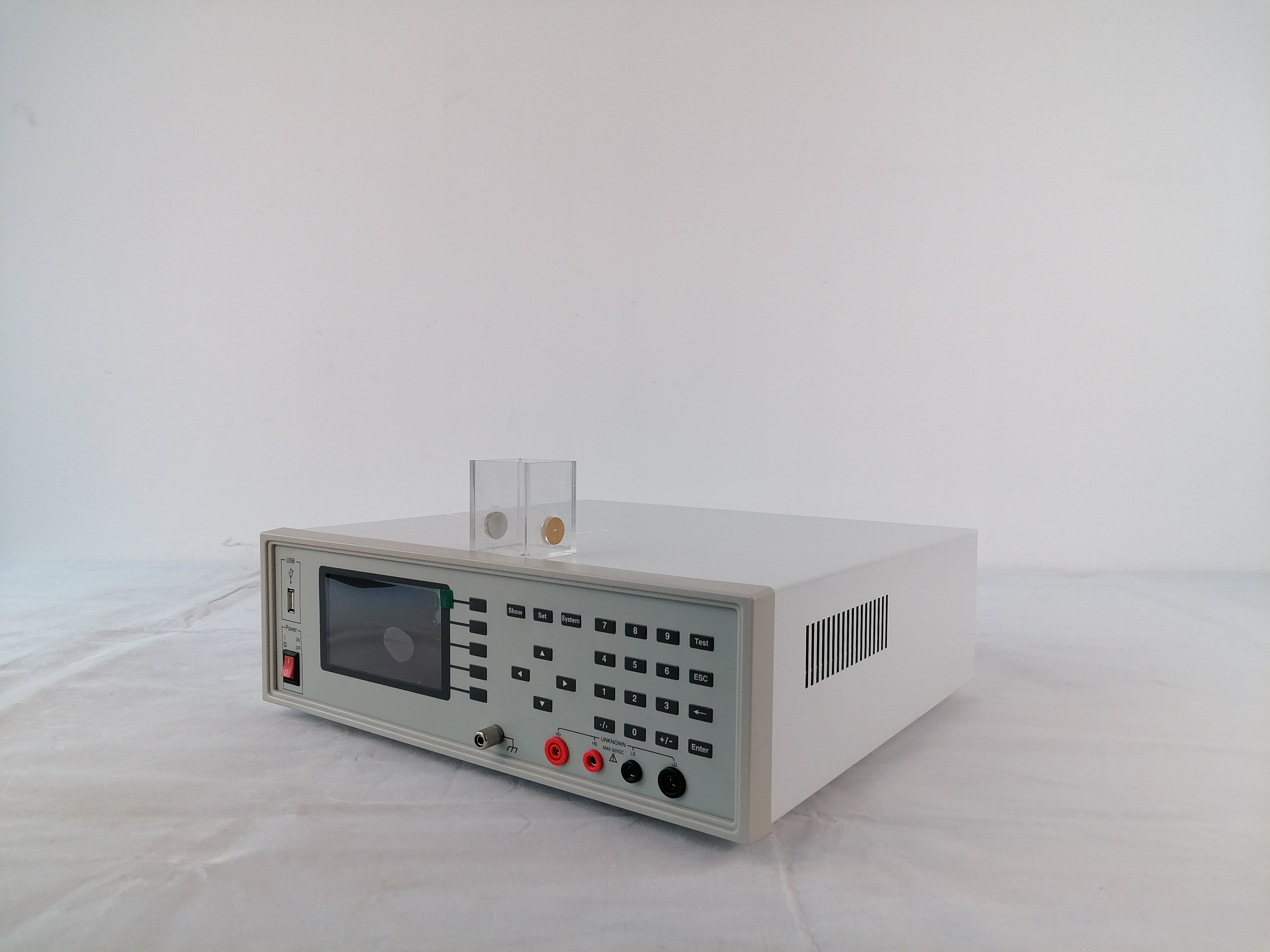

乙炔炭黑作為導電填料，廣泛應用于電池電極、導電橡塑、防靜電復合材料與導電油墨等領域。炭黑本身的導電性能，直接影響下游制品的導電網絡構建效果。依據 GB/T 3781.9-2025《乙炔炭黑 第 9 部分：電阻率的測定》，炭黑電阻率的測試采用漿料法，即將炭黑試樣與指定分散介質混合制備成均勻漿料，置入標準測定池內進行電性能測量。FT-300ATH 炭黑漿料電阻率測試儀即針對這一檢測需求設計。
設備采用四端測量法。外側兩個電極輸出恒定直流電流，內側兩個電極采集漿料兩端的微小電壓信號，依托歐姆定律換算試樣電阻。電流回路與電壓回路相互分離，可以消除電極與漿料接觸電阻對測量結果的干擾，適合漿料這類低阻流體樣品的檢測。設備輸出多檔位恒定測試電流，涵蓋 1μA 至 1000mA 共六檔，適配不同導電性能的漿料樣品。電壓測試量程分為 2mV、20mV、200mV、2V 四檔，測試偏差 ±0.1% 讀數，分辨率可達 0.1μV，滿足微量電壓信號采集的需求。
標準測定池是設備的關鍵部件。設備標配銀質電極，電極直徑 15.1mm，配套銀絲引線。測定池內腔長寬尺寸為 36mm×36mm，內部有效高度 50mm，與國標規定的試樣承載規格對應。銀材質化學性質穩定，在炭黑漿料分散介質中不易發生反應，能夠保障電極長期使用后的測量一致性。
設備內置溫度傳感模塊，可實時采集環境溫度并完成數據溫度補償校準。炭黑漿料的導電性能會隨溫度變化產生波動，溫度補償機制有助于減少室溫差異帶來的數據偏移。電阻率與電導率單位可自動換算，設備支持雙向自動電流輸出與電壓測量，抵消測試過程中的熱電勢誤差。
國標方法包含兩種測試模式。仲裁漿液法測試流程規范，樣品制備條件嚴格，用于爭議樣品的最終判定；快捷檢測法操作流程簡化，適合生產過程中的常規批次比對。設備兼容兩種模式，測試人員可根據檢測目的選用對應流程。
設備搭載液晶顯示屏，可同步展示電阻、電阻率、電導率、溫度等多項數據。機身配備 USB 與 RS232 雙通訊接口，支持數據傳輸與設備聯動。系統支持物理單位自動換算，配備中英文雙語操作界面。選配 PC 上位機軟件后，可實現測試數據實時采集、曲線對比分析、數據存儲、報表生成與導出，滿足科研試驗與批量質控的數據管理需求。
在實際檢測中，樣品制備的均勻程度對結果影響明顯。炭黑與分散介質混合后，應該充分攪拌分散，避免團聚或沉降導致漿料內部濃度不均。測定池使用后及時清洗，殘留的干燥炭黑會影響下一次測試的電極接觸狀態。不同批次樣品比對時，應該固定分散介質比例、攪拌時間、測試溫度等全套條件，保障數據橫向可比。
設備適用范圍覆蓋炭黑、碳系材料、高分子導電材料、金屬系導電粉體、無機導電氧化物等多品類導電粉體混合漿料。在電池儲能行業，可用于電極漿料配方開發與來料導電性能篩查；在導電橡塑與防靜電材料領域，可評價炭黑填料的導電效能；在導電油墨與電磁屏蔽材料領域，可為配方調整提供量化依據。
