導體材料電阻率測試儀選型｜FT-300A 系列四端法電阻檢測解析
發布時間： 2026-10-09 11:30:38 點擊： 29
金屬導體、炭素材料、導電復合材料等導體材料的電阻率與電導率，是評價材料導電性能的基礎參數。在電線電纜、有色冶金、鋰電新能源、電力電氣等行業，來料檢驗、工藝比對與新材料研發都需要可靠的導體電阻測量設備。FT-300A 系列導體材料電阻率測試儀采用四端測量法，通過電流回路與電壓回路分離，減少引線與樣品接觸面帶來的測量干擾，覆蓋多款量程配置，適配不同規格導體樣品的檢測需求。
設備工作原理基于四端檢測架構。儀器輸出穩定恒定電流通入導體試樣，同步采集試樣兩端電壓信號，依托歐姆定律換算電阻值。結合試樣橫截面尺寸與測量長度，自動運算電阻率與電導率。儀器可自動切換輸出正、負電流，同步采集正負電壓信號，抵消測試過程中的熱電勢誤差。內置溫度采集模塊，可根據環境溫度完成數據補償，弱化室溫波動對導電參數的影響。
FT-300A 系列包含四款機型，主要差異體現在電阻量程與測試電流范圍。FT-300A1 電阻測量范圍 10??至 2×10?Ω，測試電流自動檔位覆蓋 1μA 至 1A，量程覆蓋較寬，適合多數常規導體材料的通用檢測。FT-300A2 電阻范圍 10??至 2×10?Ω，電流同樣自動檔位 1μA 至 1A，適合對下限要求略高的樣品。FT-300A3 電阻范圍 10??至 2×10?Ω，測試電流固定為 1μA、10μA、100μA、1mA、10mA 五檔，適合中等電阻區間的樣品。FT-320 電阻范圍 10??至 2×10?Ω，測試電流 0 至 10A，大電流輸出適合低阻金屬導體的精密測量。
電壓測量方面，四款機型統一配置 2mV、20mV、200mV、2V 四檔量程，測量偏差 ±0.1% 讀數，分辨率對應 0.1μV、1μV、10μV、100μV。電阻誤差均≤0.3%，采用標準電阻校驗。
測量裝置方面，設備標配 07A-50-100 測量裝置，樣品高 / 寬 / 直徑不超過 50mm，夾持樣品長度 100mm，一體式結構。針對大尺寸樣品，可選用不同規格的擴展裝置：07A-100 樣品尺寸≤100mm，07A-200≤200mm，07A-350≤350mm，07A-500≤500mm，07A-600≤600mm。其中 07A-100 及以上為分體式結構，電流電極接觸面積≥80%。裝置支持非標尺寸定制，適配棒材、線材、排材、箔材等不同形態樣品。

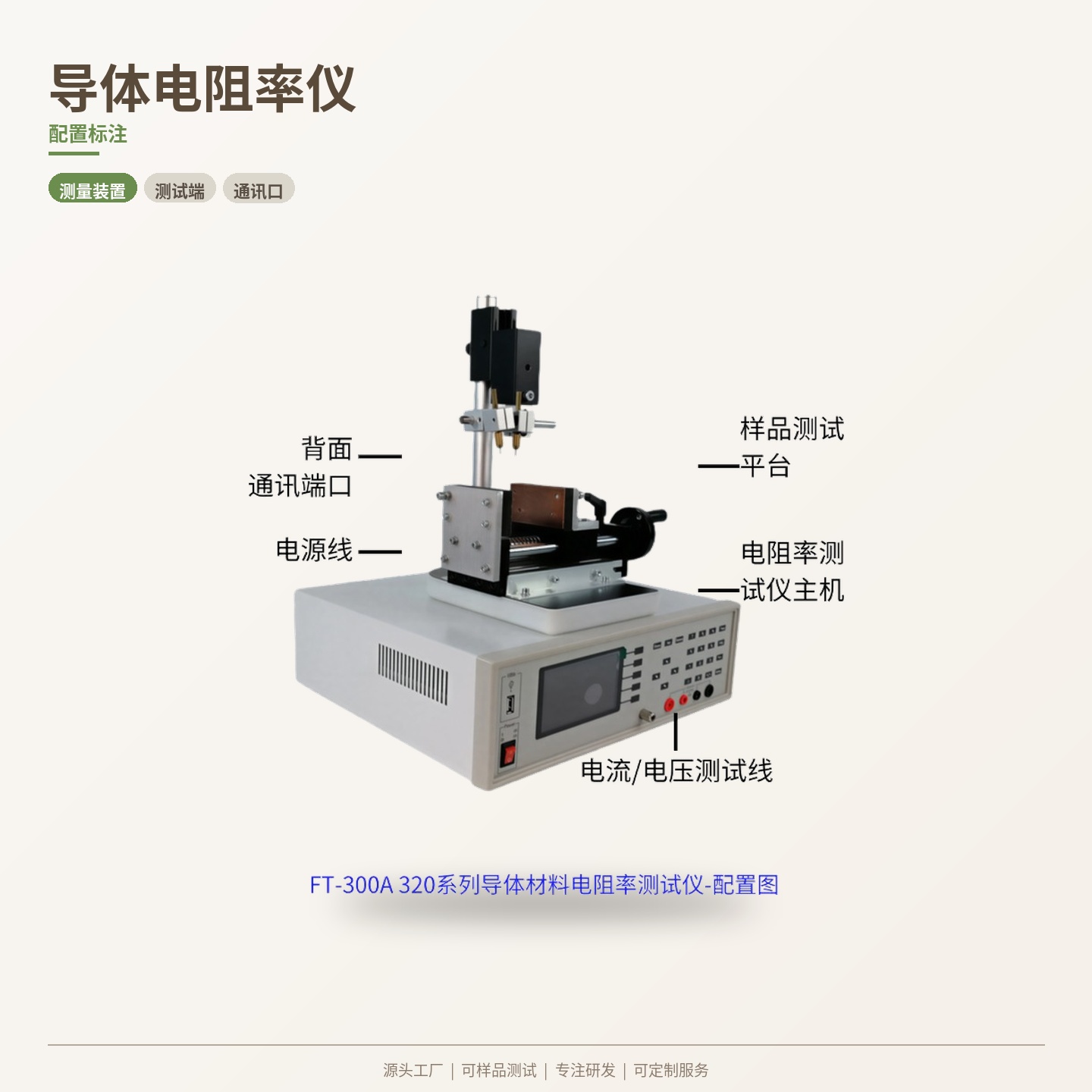

整機配備中英文雙語液晶操作面板，顯示屏可顯示壓力參數、通訊狀態、電阻、電阻率、電導率、實時電流電壓、溫度補償開關、試樣尺寸錄入、單位轉換、試樣形態選擇、溫度系數、實時壓強、分選閾值等信息。支持電阻率與電導率單位自動切換。機身預留 USB 與 RS232 雙通訊接口，配合上位機軟件可實現測試數據采集、曲線圖譜生成、報表存儲與管理。選配數據分析系統后，可完成測試數據歸檔管理與報表打印輸出。
設備適用范圍覆蓋多品類導體材料。金屬導體方面，可檢測棒材、線材、排材、箔材；炭素與碳基導電材料、導電復合材料、導電薄膜、導電漿料等也在適配范圍內。在電線電纜行業用于導體電阻出廠檢驗；在有色冶金領域用于銅鋁型材導電性能評價；在鋰電新能源行業用于集流體與導電材料篩查；在炭素行業用于石墨制品電阻率測試。
選型時可以從三個維度判斷。一看樣品電阻量級：常規材料選 FT-300A1 通用型；低阻大電流導體選 FT-320；中等電阻選 FT-300A3。二看樣品尺寸：小尺寸選標配 07A-50-100；大尺寸棒材排材選對應規格擴展裝置。三看數據管理需求：需要完整曲線記錄與報表輸出選配上位機軟件。設備定期采用 09A 標準電阻組件完成校準，保障長期測試數據穩定。
