大電流接觸電阻電壓降溫升測試儀選型｜LX-9830G 實用型與 LX-9831 多功能型
發布時間： 2026-10-09 13:13:49 點擊： 47

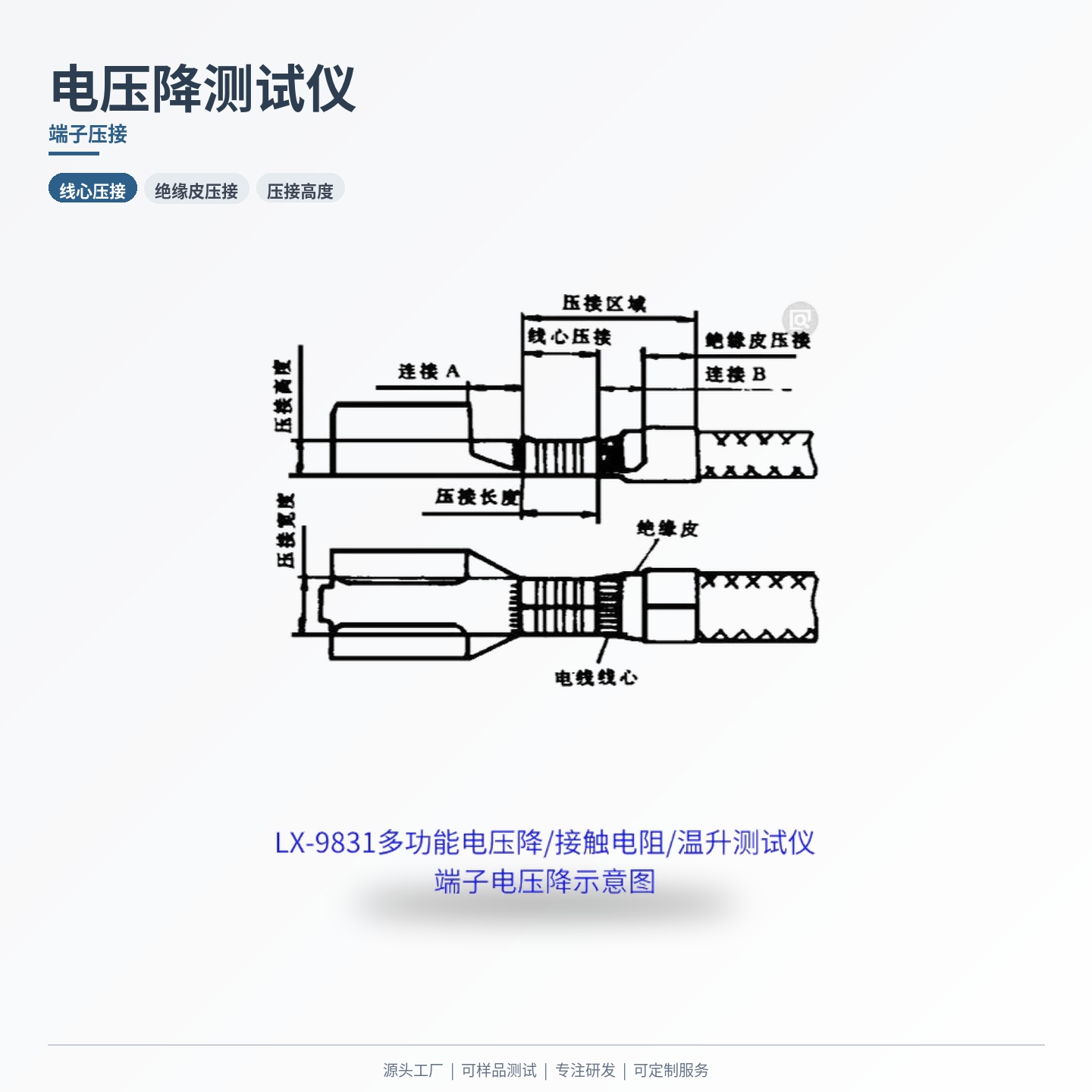

電氣接點在通流狀態下的接觸電阻、電壓降與溫升，是評估連接器、線束、開關觸點可靠性的三項核心指標。接觸電阻偏大的接點在負載電流下會產生額外壓降與熱量，長期運行可能導致接點氧化加劇、絕緣老化甚至失效。LX-9830G 與 LX-9831 大電流電壓降接觸電阻溫升測試儀，針對電線束、插接連接器、開關觸點、電磁繼電器、車載開關元件等導電接點類試樣設計，通過四線法采集大電流負載下的電性能與溫升數據。
設備采用四線測試方案，將電流回路與電壓采集回路分離。直流恒流輸出單元向試樣通入設定電流，雙通道電壓采集結構同步測量試樣兩端壓降。由于電壓回路線纜不承載大電流，引線電阻與夾具接觸電阻不會疊加到測量結果中，保障微小電壓降的準確采集。電壓降顯示分辨率達 0.01mV。
LX-9830G 為實用型，以儀表數顯與人工統計為主。LX-9831 為多功能型，在儀表顯示基礎上標配 PC 數據分析軟件，新增通電計時、溫升采集與接觸電阻直讀功能。
在電流量程方面，兩款設備均支持多檔位選配：1A、10A、100A、200A，以及 300A 至 1000A 按需定制。電流顯示分辨率在常規檔位為 0.01A，1000A 檔位為 0.1A。測試電壓 DC 0 至 30V，顯示分辨率 0.01V。電壓降標配量程 0 至 299.99mV，可選擴展至 999.99mV 或按需求定制。
LX-9831 多功能型的擴展功能包括：負載測試時間可在 0.01 秒至 99.99 小時范圍內設定（非滿載條件下），支持長時負載工況連續記錄；溫度采集模塊覆蓋常溫至 500℃，測量誤差 ±0.5℃；接觸電阻顯示分辨率達 0.1μΩ；提供一般材料類與電線束類兩種測量模式。PC 軟件同步采集電流、電壓、時長、溫升、接觸電阻與電壓降數據，自動生成變化曲線，支持設置數值上下限進行 OK/NG 判定。
在實際檢測中，標準分流器用于設備校準。選配 0.2 級標準分流器（75mV 輸出），規格涵蓋 10A、100A、200A 等，定期校驗電流輸出與電壓采集準確度。設備可搭配非標定制試驗工裝，適配不同結構試樣的裝夾；也可加裝外置加壓測量裝置，模擬接點在實際接觸壓力下的電性能表現。
設備執行多項國內外標準，包括 GB/T 2099.1-2021 家用插頭插座、GB/T 11918.1-2025 工業插頭插座、GB/T 18487.1-2023 電動汽車傳導充電系統，以及 IEC 62196-1 電動汽車充電接口、IEC 61984 連接器安全要求、IEC 61238-1 電力電纜壓接連接器、IEC 60947 低壓開關設備、IEC 63522 電氣繼電器、ISO 6722 道路車輛電纜等標準。
選型時可以根據檢測需求判斷：如果只需要大電流下的電壓降測量，以人工記錄數據為主，選 LX-9830G 實用型；如果需要同步記錄溫升曲線、長時通電計時、自動計算接觸電阻并生成 PC 數據報告，選 LX-9831 多功能型。兩款設備均預留 USB 與 RS232 通訊接口，支持后續升級擴展。
