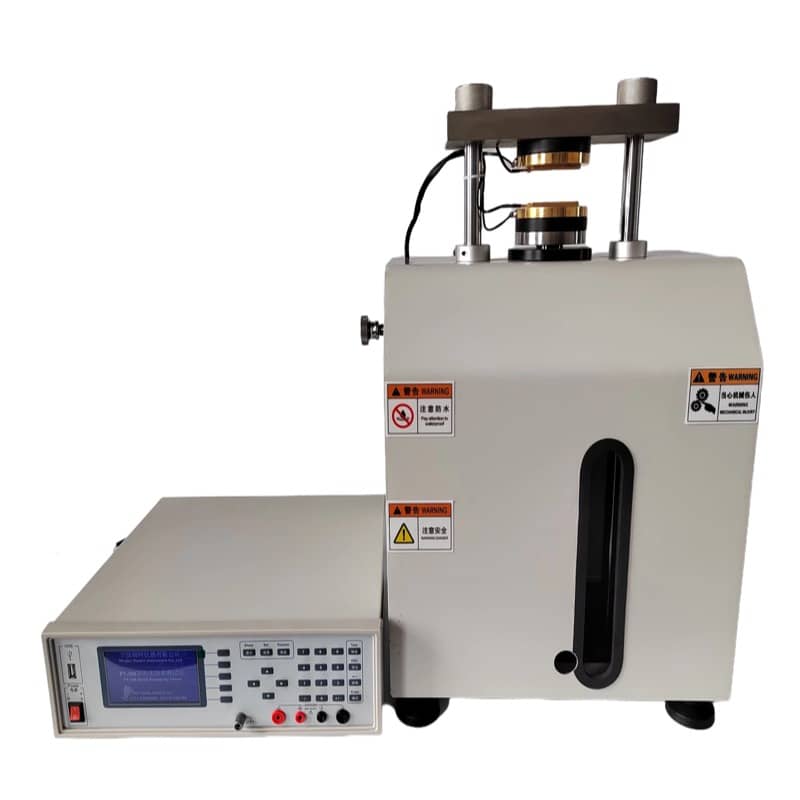

FT-341SJB FT-361SJB 雙極板電阻測試儀 燃料電池石墨雙極板接觸方阻檢測設備

發布時間： 2026-07-12 09:53:16 點擊： 46
FT-341SJB FT-361SJB 雙極板電阻測試儀 燃料電池石墨雙極板接觸方阻檢測設備

1. 產品介紹

FT-341SJB、FT-361SJB 為適配燃料電池行業的經濟型雙極板電阻測試儀，參照 GB/T 20042.6-2024、IEC 62282-7-4 等多套檢測標準打造，可完成石墨 / 金屬雙極板本體電阻率、雙極板與炭紙界面接觸電阻兩類物性檢測。
設備搭載恒流輸出回路，自動切換正負電流、正負電壓采集，搭配手動液壓加壓平臺與鍍金電極組件；屏幕同步展示電阻、方阻、壓強、溫度、電導率多類參數，可搭配配套分析軟件存儲全過程數據并生成曲線報表，立柱間距、電極規格、壓力區間均可按需調整，適配企業質檢、高校新能源實驗室、新材料研發機構開展燃料電池極板電性能檢測。

2. 產品特點

  1. 雙維度檢測模式：水平四探針測方塊電阻、垂直四端法測界面接觸電阻，一次裝夾完成兩組數據采集
  2. 雙向信號采集：設備自主切換正向、反向電流與電壓測量，降低接觸偏移帶來的數據波動
  3. 多參數液晶同步顯示：屏幕集成電阻、方阻、壓強、溫度系數、電導率、電壓電流等多類數值
  4. 手動液壓加壓結構，壓力區間 0-1000kg，區間可按需調整，穩定輸出測試荷載
  5. 多檔位恒流輸出，FT-341SJB 與 FT-361SJB 設置差異化電流檔位，適配不同阻值極板材料
  6. 鍍金電極多規格可選，方形、圓形電極均可，特殊樣品可溝通定制電極尺寸
  7. 配套 PC 分析軟件，自動記錄測試數據，生成可視化圖譜與標準化檢測報表
  8. 整機電阻測量誤差可控，標準電阻精度≤0.3%，保障數據對比參考價值
  9. 分體式探針組件，彈簧銅針、鎢針兩種規格可按需搭配更換
  10. 立柱間距基準 150mm，樣品尺寸偏大時可定制加寬立柱結構

3. 工作原理

將炭紙夾層放置于上下鍍金電極之間，雙極板試樣居中置于炭紙夾層內部，通過液壓機構施加設定壓強；設備輸出恒定電流，分兩組回路完成信號采集：
  1. 水平方向四探針回路：采集極板表層電流電壓，換算方塊電阻與本體電阻率；
  2. 垂直方向四端回路：采集極板與炭紙界面壓降，換算層間接觸電阻。
    系統同步記錄加壓壓強、環境溫度、對應電性能數值，多次切換正負電流消除極化干擾；搭配軟件可匯總多壓強下電阻變化數據，生成電阻 - 壓強變化曲線，評估雙極板導電工況表現。

4. 技術參數表格

表格
測試參數 FT-341SJB FT-361SJB
垂直接觸電阻量程 10^-5～2×10^5Ω 10^-6～2×10^2Ω
水平方塊電阻量程 10^-5～2×10^5Ω/□ 10^-6～2×10^2Ω/□
輸出電流檔位 0.1μA/1μA/10μA/100μA/1mA/10mA/100mA 1A/100mA/10mA/1mA/100μA/10μA/1μA/0.1μA
標準電阻精度 ≤0.3% ≤0.3%
液晶顯示內容 電阻、方阻、壓強、溫度、電導率、電流電壓、溫度系數 電阻、方阻、壓強、溫度、電導率、電流電壓、溫度系數
加壓結構 手動液壓加壓 手動液壓加壓
檢測方式 水平四探針（體電阻率）、垂直四端法（接觸電阻） 水平四探針（體電阻率）、垂直四端法（接觸電阻）
壓力區間 0-1000kg（0-4MPa），支持定制 0-1000kg（0-4MPa），支持定制
標準鍍金電極規格 5cm 正方形、直徑 60mm，可定制 5cm 正方形、直徑 60mm，可定制
基準立柱間距 150mm，支持定制加寬 150mm，支持定制加寬
供電規格 AC220V±10%，功耗＜30W AC220V±10%，功耗＜30W

5. 適用范圍

  1. 檢測物料：石墨雙極板、金屬復合雙極板、燃料電池炭紙、導電復合極板、質子交換膜配套導電基材
  2. 使用機構：燃料電池生產企業質檢實驗室、新能源材料研發院所、高校電化學實驗室、氫能第三方檢測機構
  3. 檢測用途：雙極板原料入廠篩查、極板成型工藝調整、不同鍍層極板導電性能對比、炭紙界面阻抗評估、合規檢測報告數據采集

6. 操作流程（簡潔）

  1. 設備接通電源，液壓平臺歸位，檢查四探針、鍍金電極裝配狀態
  2. 放置底層鍍金電極、炭紙夾層、雙極板試樣、上層電極，對齊定位
  3. 液壓機構施加設定荷載，靜置待壓強數值穩定
  4. 操作面板選取對應電流檔位，啟動正負電流自動循環測量
  5. 記錄屏幕方阻、接觸電阻、溫度、壓強數值，連接電腦可同步存儲曲線
  6. 更換荷載或試樣重復檢測，測試完成釋放液壓，取出樣品清理電極

7. 綜合服務項目（簡潔）

  1. 樣品測試服務：寄送極板、炭紙試樣，技術團隊完成電性能檢測并輸出數據記錄
  2. 延保服務：原廠基礎質保周期外，可選購 1-3 年延保周期，降低運維損耗
  3. 合作機構計量服務：對接合規合作機構完成整機計量，配套計量證書
  4. 技術升級服務：軟件、探針、加壓模塊可申請工藝改良升級
  5. 儀器租賃服務：短期研發項目可申請階段性儀器租賃方案

8. 標準包裝與可增購配件

標配配件

  1. FT-341SJB/FT-361SJB 主機 1 臺
  2. 四探針測試平臺 1 套、直線型四探針 1 支
  3. 全套測試連接線
  4. 基礎鍍金電極 1 組
  5. 設備操作手冊、對應國標檢測方案文檔

可選增購配件

  1. 標準校準電阻（1-5 個按需選配）
  2. 鍍金彈簧銅針、彈簧鎢針替換套件
  3. 定制尺寸鍍金電極組件
  4. PC 電腦、打印設備
  5. FT-341SJB-RJ 數據分析軟件
  6. 計量檢測技術服務、延保服務

9. 售后服務（簡潔）

  1. 出廠配套基礎質保周期，質保內非人為損壞零部件提供更換支持
  2. 線上遠程協助參數調試、軟件操作、故障排查
  3. 設備故障可預約到場服務，技術人員現場檢修調試
  4. 長期供給探針、電極、液壓密封等易損耗配件，支持批量儲備
  5. 定期推送設備保養規范，延長儀器運轉周期

10. FAQ 常見問答

Q1：兩款機型如何區分選型？

A1：FT-341SJB 適配中高阻雙極板、炭紙基材；FT-361SJB 電流檔位覆蓋大電流，適配低阻金屬復合極板，低阻值測試數據更穩定。

Q2：電極尺寸能否根據非標樣品調整？

A2：基準提供 5cm 方形、60mm 圓形電極，異形、大尺寸試樣可溝通定制配套鍍金電極。

Q3：設備數據能否用于合規檢測報告？

A3：整機按照氫能行業多套國標、通用標準設計，搭配合作機構計量證書后，采集數據可用于內部質控與對外檢測文件。

Q4：無電腦情況下能否完成測試？

A4 主機液晶可讀取實時數據；PC 軟件僅用于曲線存儲、批量報表導出，無電腦不影響基礎檢測操作。

Q5：壓力區間不足 1000kg 是否支持定制？

A5：0-4MPa 基準區間可按需縮小或加寬壓力量程，同步匹配對應液壓組件。

Q6：探針磨損后是否可以單獨采購替換？

A6：彈簧銅針、鎢針為配件，可單獨增購備用探針套件，降低長期使用損耗成本。
