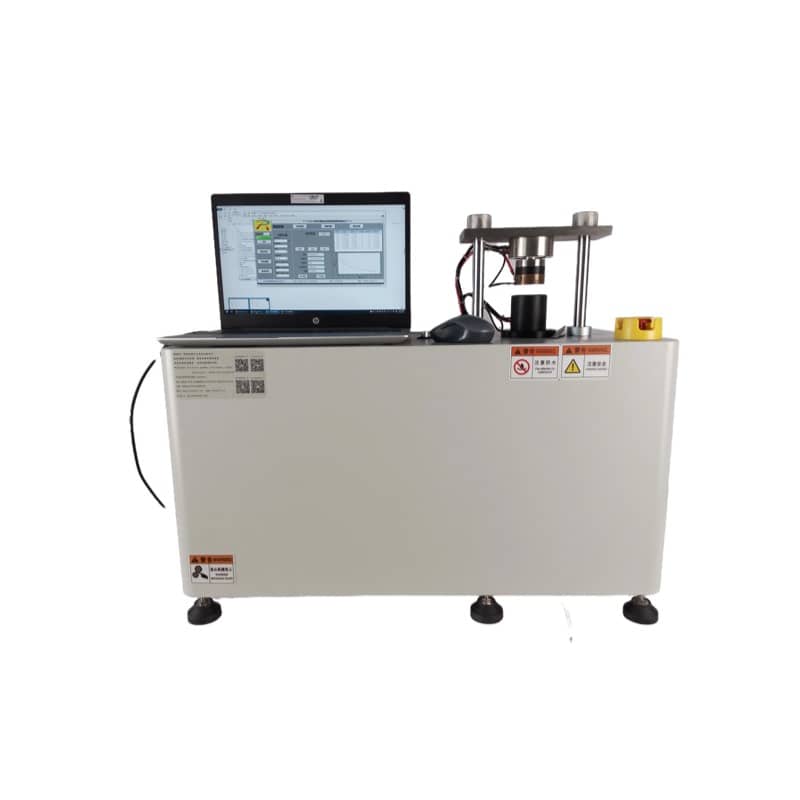

FT-543SJB 大電流電解槽雙極板測試儀 氯堿制氫極板接觸電阻溫升檢測設備
發布時間： 2026-07-12 10:08:46 點擊： 126
1. 產品介紹
FT-543SJB 為適配新能源制氫、氯堿化工行業的電解槽雙極板檢測設備，搭載恒流源控制系統，搭配伺服電動加壓結構，依托四端測試法完成雙極板接觸電阻、電壓降、溫升、負載、電流密度多維度物性采集。
設備支持 DC10A/100A/200A/300A 多檔電流規格按需搭配，自動切換正向、負向電流電壓消除極化干擾；配套 PC 可視化操作程序，全程自動化采集數據并生成曲線圖譜與標準化報表，配備多規格鍍金電極組件，壓力區間可調整，用于新型復合導電雙極板研發、生產線入廠質檢、成品性能篩查，適配化工新材料實驗室、制氫企業質檢車間。
2. 產品特點
- 多檔直流恒流規格可選，10A 至 300A 區間按需匹配不同導電極板檢測工況
- 伺服電動缸自動加壓，壓力區間 0-1000kg（0-4MPa），區間可調整，加壓運行平穩
- 標準四端測試法，降低引線與電極接觸帶來的數據偏移，數據穩定
- 自動正負電流、電壓循環采集，弱化極化效應對檢測數值帶來的干擾
- 多維度同步采集：接觸電阻、電阻率、電壓降、溫升、電流密度、壓強、厚度統一記錄
- PC 配套數據管理系統，自動生成全過程圖譜、標準化檢測報表，支持?jǐn)?shù)據存檔導出
- 多規格鍍金電極可選，5cm 方形、60mm 圓形，非標試樣可溝通定制電極尺寸
- 厚度測量區間 0.001-12.7mm，適配多厚度復合極板試樣
- 整機配套防護結構，大電流工況下保障設備運轉穩妥
- 整機功耗低于 30W，常規 220V 實驗室供電即可持續運行
3. 工作原理
將電解槽雙極板試樣放置上下鍍金電極中間，伺服電動缸施加設定荷載；設備輸出恒定直流大電流，四端回路分別采集電流端與電壓端信號，換算極板本體電阻率、層間接觸電阻與電壓降數值；同步采集運行溫升、加壓壓強、試樣厚度數據。
系統交替輸出正反電流抵消材料極化影響，PC 軟件匯總多荷載、多電流下全部檢測數據，繪制電阻 - 壓強、溫升 - 電流關聯圖譜，為復合雙極板材質調整、成型工藝優化提供數據支撐。
4. 技術參數表格
表格
| 測試項目 | FT-543SJB 整機參數 |
|---|---|
| 接觸電阻測量區間 | 10^-7Ω—2×10^3Ω，分辨率 0.01μΩ |
| 直流電流規格 | DC10A/100A/200A/300A，按需選配 |
| PC 顯示參數 | 電阻、電阻率、電壓、溫升、壓強、厚度、電流密度、單位換算、圖譜、報表管理 |
| 加壓結構 | 伺服電動自動加壓 |
| 測試方法 | 四端測量法 |
| 壓力區間 | 0-1000kg（0-4MPa），可定制調整 |
| 標配鍍金電極 | 5cm 正方形 25cm2、直徑 60mm，可定制 |
| 樣品厚度測量范圍 | 0.001-12.7mm |
| 供電規格 | AC 220V±10%，50Hz，整機功耗＜30W |
5. 適用范圍
- 檢測物料：制氫電解槽復合雙極板、氯堿化工金屬導電極板、新型導電復合材料板材
- 使用機構：新能源制氫企業質檢實驗室、氯堿化工研發部門、新材料科研院所、第三方化工材料檢測機構
- 檢測用途：雙極板原料進廠物性篩查、不同配比導電板材性能對比、極板溫升工況模擬測試、成型工藝調整、合規檢測報告數據采集
6. 操作流程（簡潔）
- 設備與電腦接通電源，完成壓力、厚度傳感零點校準，連接大電流測試線束
- 將雙極板試樣居中放置于上下鍍金電極之間
- PC 軟件設置輸出電流檔位、加壓梯度、循環測試次數等參數
- 啟動自動測試，伺服機構加壓，設備交替輸出正負電流采集信號
- 系統同步記錄電阻、溫升、壓強、厚度數據，自動生成曲線圖譜
- 導出檢測報表，伺服平臺復位，取出試樣清理電極表面
7. 綜合服務項目（簡潔）
- 樣品測試服務：寄送極板試樣，技術團隊完成大電流電阻、溫升檢測并輸出數據記錄
- 延保服務：原廠基礎質保外，可選購 1-3 年延保周期，降低后期運維損耗
- 合作機構計量服務：對接合規合作機構完成整機計量，配套計量證書
- 技術升級服務：軟件程序、伺服加壓、電流模塊可申請工藝改良升級
- 儀器租賃服務：短期研發項目可申請階段性儀器租賃方案
8. 標準包裝與可選配件
標配配件
- FT-543SJB 主機 1 臺
- 大電流測試線束 2 組、電壓測試線束 2 組
- 標準尺寸鍍金電極 1 組
- PC 分析軟件安裝包
- 設備操作說明文檔
可選增購配件
- 對應規格標準分流器（10A/100A/200A/300A）
- 定制非標鍍金電極組件
- 配套電腦、打印設備
- 計量檢測技術服務
- 1 至 3 年周期延保服務
9. 售后服務（簡潔）
- 出廠配備基礎質保周期，質保內非人為損壞零部件提供更換支持
- 線上遠程協助參數設置、軟件操作、基礎故障排查
- 設備故障可預約到場服務，技術人員現場檢修調試
- 長期供給鍍金電極、分流器、測試線束等損耗配件，支持批量儲備
- 定期推送設備保養規范，延長儀器運轉周期
10. FAQ 常見問答
Q1：不同電流規格機型如何選型？
A1：常規低阻值復合極板可選 300A 大電流機型；中小功率電解槽試樣可選 10A/100A/200A 檔位，可溝通匹配對應分流器。
Q2：設備是否可同步記錄溫升變化？
A2：整機內置溫度采集模塊，PC 端同步記錄加壓通電過程溫升數據，生成溫升變化曲線。
Q3：非標尺寸極板能否適配測試？
A3：標準電極規格為 5cm 方形、60mm 圓形，異形、大尺寸試樣可定制配套鍍金電極。
Q4：檢測數據可用于對外檢測文件嗎？
A4：整機貼合化工、制氫行業材料檢測工況，搭配合作機構計量證書后，數據可用于內部質控與合規報表。
Q5：分流器是否需要定期校準？
A5：分流器屬于計量配件，可定期搭配合作機構完成整機計量校準。
Q6：無電腦能否單獨完成基礎測量？
A6：基礎讀數可單機查看，圖譜、批量報表導出依賴配套 PC 分析軟件。
